Opción preferida para dispositivos semiconductores LED y electrónica de alta temperatura con obleas de zafiro
Datos del producto:
| Place of Origin: | China |
| Nombre de la marca: | CQTGROUP |
| Certificación: | ISO:9001 |
| Model Number: | Sapphire (Al2O3) |
Pago y Envío Términos:
| Minimum Order Quantity: | 10 Pieces |
|---|---|
| Precio: | Negociable |

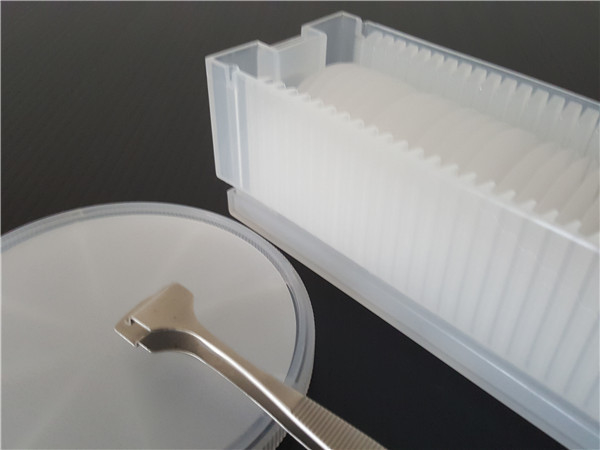

| Packaging Details: | Cassette, Jar, Film package |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 10000 pieces/Month |
|
Información detallada |
|||
| Material: | Sapphire Wafer | Type: | Single Crystal |
|---|---|---|---|
| Color: | White / Red / Blue | Growth Method: | Horizontally Directed Crystallization (HDC) |
| Surface: | DSP SSP | Purity: | 99.999％ |
| Flat Orientation: | A-plane (1 1-2 0 ) ± 0.2°; C-plane (0 0-0 1 ) ± 0.2°, Projected C-Axis 45 +/- 2° | Industry: | Led，optical Glass，eli-ready Wafer |
Descripción de producto
Opción preferida para dispositivos semiconductores LED y electrónica de alta temperatura con obleas de zafiro
¿Por qué elegir nuestras obleas de zafiro?
- Calidad superior del material: Fabricadas con zafiro de cristal único de alta pureza, nuestras obleas ofrecen inerteza química sin igual, resistencia a los arañazos y transparencia UV-IR.
- Especificaciones a medida: Disponible en diámetros que van desde 2 pulgadas hasta 8 pulgadas, con espesores personalizables (100 μm a 2 mm), orientaciones (plano C, plano R, plano A) y acabados de superficie (polados),con un contenido de aluminio superior o igual a 10 ppm,
- Rendimiento líder en la industria: ideal para la producción de LED, dispositivos de RF, sensores ópticos, sustratos de semiconductores y componentes aeroespaciales.
- Control de calidad riguroso: cada oblea se somete a una inspección avanzada (rayos X, AFM, interferometría) para garantizar una rugosidad de la superficie inferior a los nanómetros y superficies libres de defectos.
Aplicaciones que brillan
Desde los sistemas de comunicación 5G/6G de próxima generación hasta la óptica láser de alta potencia y los dispositivos de imágenes médicas, nuestras obleas de zafiro impulsan la innovación.La resistencia a la erosión del plasma y la resistencia a la erosión del plasma hacen que sean indispensables para la fabricación de semiconductores y la I+D avanzada..
Socio con confianza
Con el respaldo de más de 15 años de experiencia en el crecimiento de cristales y procesamiento de obleas, garantizamos prototipos rápidos, volúmenes de pedidos flexibles y soporte logístico global.Aumentar el rendimiento de sus productos y reducir los costes del ciclo de vidaLa longevidad del zafiro supera a los materiales tradicionales como el vidrio o el silicio.
Propiedades ópticas
|
Transmisión |
0.17 a 5.5 mm |
|
Indice de refracción |
1.75449 (o) 1.74663 (e) a 1.06 um |
|
Pérdida de reflejo |
a 1,06 micras (2 superficies) para los rayos O - 11,7%; para los rayos E - 14,2% |
|
Indice de absorción |
0.3 x 10-3 cm-1 a 2,4 mm |
|
DN/dT |
13.7 x 10-6 en 5,4 mm |
|
Dn/dm = 0 |
1.5 mm |
|
Orientación |
Planos R, C, A, M o con una orientación determinada |
|
Orientación Tolerancia |
± 0,3° |
|
Diámetro |
2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas u otras |
|
Tolerancia de diámetro |
0.1mm para 2 pulgadas, 0.2mm para 3 pulgadas, 0.3mm para 4 pulgadas, 0.5mm para 6 pulgadas |
|
El grosor |
0.25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm u otros; |
|
Tolerancia de espesor |
25 μm |
|
Duración plana primaria |
16.0±1.0mm para 2 pulgadas, 22.0±1.0mm para 3 pulgadas, 30.0±1.5mm para 4 pulgadas, 47.5/50.0±2.0mm para 6 pulgadas |
|
Orientación plana primaria |
El punto de referencia de las pruebas de ensayo se utilizará en el caso de las pruebas de ensayo realizadas en el ensayo de ensayo. |
|
TTV |
≤10μm para 2 pulgadas, ≤15μm para 3 pulgadas, ≤20μm para 4 pulgadas, ≤25μm para 6 pulgadas |
|
- ¿Qué quieres decir? |
≤10μm para 2 pulgadas, ≤15μm para 3 pulgadas, ≤20μm para 4 pulgadas, ≤25μm para 6 pulgadas |
|
Superficie delantera |
Epi-polido (Ra< 0,3 nm para el plano C, 0,5 nm para otras orientaciones) |
|
Superficie trasera |
Se puede utilizar para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos. |
|
Embalaje |
Embalado en un ambiente de sala limpia de clase 100 |
Verificación de la aceptación
1El producto es frágil. Lo hemos empaquetado adecuadamente y etiquetado frágil. Lo entregamos a través de excelentes compañías expresas nacionales e internacionales para garantizar la calidad del transporte.
2. Después de recibir los productos, por favor maneje con cuidado y compruebe si el cartón exterior está en buenas condiciones.Tome una foto antes de sacarlos..
3Abra el envase al vacío en una habitación limpia cuando se aplique el producto.
4Si los productos se encuentran dañados durante el envío, por favor tome una foto o grabe un video inmediatamente.Póngase en contacto con nosotros inmediatamente y vamos a resolver el problema bien.
