Datos del producto:

Lugar de origen: China.
Nombre de la marca: CSIMC
Certificación: ISO:9001
Número de modelo: Zafiro (Al2O3)

Pago y Envío Términos:

Cantidad de orden mínima: 5 piezas
Precio: Negociable
Detalles de empaquetado: Casete, tarro, paquete de la película
Tiempo de entrega: 1 a 4 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000 piezas/mes
Mejor precio Contacto

Información detallada

El material: Sapphire Wafer Purificación: 99,999%
El color: Blanco, transparente Diámetro: 2 " 3 " 4 "
Superficie: DSP SSP (G) del módulo del esquileo: 148,1 GPa
Aplicación: Oblea de Semicondutor, microprocesador llevado, ventana de cristal óptica, cerámica electrónica Industria: Vidrio llevado, óptico, oblea eli-lista
Resaltar:

Wafer de plano C de cristal de zafiro puro

,

Dispositivos de alimentación C-Plane Wafer

,

Wafer de plano C de microelectrónica de gama alta

Descripción de producto

Wafer de plano C de cristal de zafiro puro para microelectrónica y dispositivos de potencia de gama alta



Nuestras obleas de zafiro de primera calidad, la piedra angular de la tecnología avanzada y la innovación de vanguardia, reconocidas por su excepcional dureza, estabilidad química y transparencia óptica,Las obleas de zafiro son la opción ideal para aplicaciones que van desde la optoelectrónica de alta potencia y la fabricación de LEDs hasta MEMS y biosensores.

Nuestras obleas de zafiro están meticulosamente elaboradas a través de técnicas avanzadas de síntesis y un riguroso control de calidad, asegurando una calidad de cristal sin igual y una suavidad de superficie.Ofrecen una conductividad térmica superior y resistencia mecánica, haciéndolos resistentes a las exigencias rigurosas de los procesos de fabricación modernos.

Aumente su tecnología con nuestras obeliscas de zafiro de primer nivel. Su precisión, durabilidad y versatilidad prometen ofrecer un rendimiento sin precedentes en una amplia gama de aplicaciones.Descubra el futuro de la innovación con nuestras obleas de zafiro de primera calidad. Ordene las suyas hoy mismo y desbloquee todo el potencial de sus dispositivos y sistemas de vanguardia..

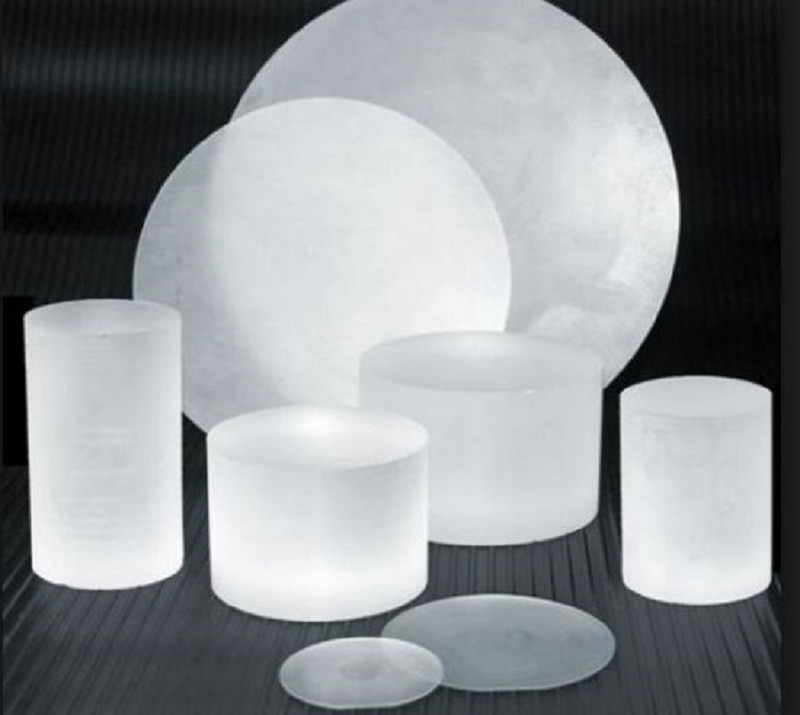

Wafer de plano C de cristal de zafiro puro para microelectrónica y dispositivos de potencia de gama alta 0Wafer de plano C de cristal de zafiro puro para microelectrónica y dispositivos de potencia de gama alta 1Wafer de plano C de cristal de zafiro puro para microelectrónica y dispositivos de potencia de gama alta 2



Propiedades ópticas

Transmisión

0.17 a 5.5 mm

Indice de refracción

1.75449 (o) 1.74663 (e) a 1.06 um

Pérdida de reflejo

a 1,06 micras (2 superficies) para los rayos O - 11,7%; para los rayos E - 14,2%

Indice de absorción

0.3 x 10-3 cm-1 a 2,4 mm

DN/dT

13.7 x 10-6 en 5,4 mm

Dn/dm = 0

1.5 mm



Orientación

Planos R, C, A, M o con una orientación determinada

Orientación Tolerancia

± 0,3°

Diámetro

2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas u otras

Tolerancia de diámetro

0.1mm para 2 pulgadas, 0.2mm para 3 pulgadas, 0.3mm para 4 pulgadas, 0.5mm para 6 pulgadas

El grosor

0.25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm u otros;

Tolerancia de espesor

25 μm

Duración plana primaria

16.0±1.0mm para 2 pulgadas, 22.0±1.0mm para 3 pulgadas, 30.0±1.5mm para 4 pulgadas, 47.5/50.0±2.0mm para 6 pulgadas

Orientación plana primaria

El punto de referencia de las pruebas de ensayo se utilizará en el caso de las pruebas de ensayo realizadas en el ensayo de ensayo.

TTV

≤10μm para 2 pulgadas, ≤15μm para 3 pulgadas, ≤20μm para 4 pulgadas, ≤25μm para 6 pulgadas

- ¿Qué quieres decir?

≤10μm para 2 pulgadas, ≤15μm para 3 pulgadas, ≤20μm para 4 pulgadas, ≤25μm para 6 pulgadas

Superficie delantera

Epi-polido (Ra< 0,3 nm para el plano C, 0,5 nm para otras orientaciones)

Superficie trasera

Se puede utilizar para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación de productos para la fabricación

Embalaje

Embalado en un ambiente de sala limpia de clase 100



Wafer de plano C de cristal de zafiro puro para microelectrónica y dispositivos de potencia de gama alta 3



Verificación de la aceptación

Wafer de plano C de cristal de zafiro puro para microelectrónica y dispositivos de potencia de gama alta 4



1El producto es frágil. Lo hemos empaquetado adecuadamente y etiquetado frágil. Lo entregamos a través de excelentes compañías expresas nacionales e internacionales para garantizar la calidad del transporte.



2. Después de recibir los productos, por favor maneje con cuidado y compruebe si el cartón exterior está en buenas condiciones.Tome una foto antes de sacarlos..



3Abra el envase al vacío en una habitación limpia cuando se aplique el producto.



4Si los productos se encuentran dañados durante el envío, por favor tome una foto o grabe un video inmediatamente.Póngase en contacto con nosotros inmediatamente y vamos a resolver el problema bien.
