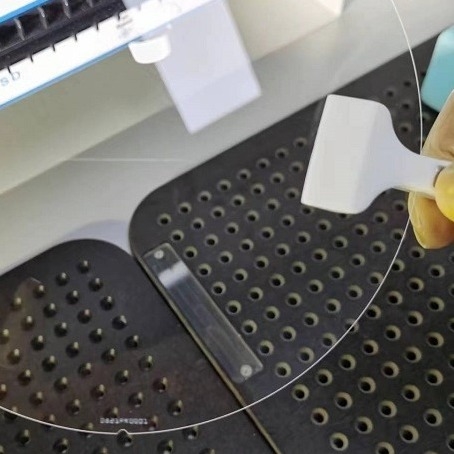

Oblea piezoeléctrica de alta sensibilidad para aplicaciones industriales Oblea de cristal único para uso óptico
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001 |
| Número de modelo: | S.P. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 10 piezas |
|---|---|
| Precio: | $60.00/ea |
| Detalles de empaquetado: | Cassette, sellado al vacío |
| Tiempo de entrega: | 2~4 semanas |
| Condiciones de pago: | TT/de antemano |
| Capacidad de la fuente: | 10 000 piezas |
|
Información detallada |
|||
| Tamaño: | Personalizado | El grosor: | 0.5 mm-3 mm |
|---|---|---|---|
| orientación: | ±0.5° | Pulido del borde: | Redondez |
| Paralelismo: | Sección de arco ≤ 3 | TTV: | <10um> |
| La rugosidad de la superficie: | Ra < 0,2 nm | ||
| Resaltar: | con un contenido de aluminio superior o igual a 10%,optical use Piezoelectric wafer,uso óptico Oblea piezoeléctrica |
||
Descripción de producto
Wafer de zafiro de alto rendimiento con perpendicularidad ≤ 3 minutos de arco para aplicaciones industriales
Descripción del producto:
Fragmento de zafiro, oblea de zafiro, sustrato de zafiro y placa de zafiro
La oblea de zafiro es un tipo de material semiconductor hecho de zafiro, que tiene excelentes propiedades ópticas, mecánicas y químicas.Se utiliza comúnmente como capa epitaxial para materiales y dispositivos basados en GaN, y también se aplica ampliamente en otros campos electrónicos y ópticos.
El cristal de zafiro tiene una estructura de red hexagonal, lo que le da a la oblea de zafiro una alta dureza, alta conductividad térmica y resistencia a la oxidación a altas temperaturas.Debido a sus excelentes propiedades ópticas, La obletera de zafiro también se usa a menudo como material de ventana y sustrato láser.
Además, el tamaño de la oblea de zafiro se puede personalizar de acuerdo con las necesidades, y su tecnología de procesamiento de superficie también es muy madura, lo que hace que tenga un excelente rendimiento en varias aplicaciones.
En general, la oblea de zafiro es un material semiconductor muy prometedor con una amplia gama de perspectivas de aplicación.
Características:
- Nombre del producto: Wafer de zafiro
- Perpendicularidad: ≤ 3 minutos de arco
- Calidad de la superficie: Polido de un solo lado
- Grillado de bordes: redondez
- La velocidad de salida es igual a la velocidad de salida.
- Orientación: ± 0,5°
Parámetros técnicos:
| Parámetro | Valor |
|---|---|
|
Perpendicularidad |
≤ 3 minutos de arco |
|
Apertura clara |
> 90% |
|
Grillado de bordes |
Rondaje |
|
TTV |
≤ 3 μm |
|
El paralelismo |
Sección de arco ≤ 3 |
|
Orientación |
± 0,5° |
|
El grosor |
0.5 mm-3 mm |
|
Tamaño |
Personalizado |
|
Diámetro |
2 pulgadas-8 pulgadas |
|
La rugosidad de la superficie |
Ra < 0,2 nm |
Aplicaciones:
BonTek Sapphire Wafer, número de modelo SAP, es un producto certificado con ISO 9001. Con una cantidad mínima de pedido de 10 piezas y un precio de $ 60.00/ea, la oblea está envasada en un cassette con vacío sellado.El tiempo de entrega es de 2 ~ 4 semanas, y los términos de pago son TT / por adelantado. La capacidad de suministro es de 10000 pcs. La apertura transparente de la oblea de zafiro es > 90%, y la rugosidad de la superficie es Ra < 0,2nm.El borde de molienda es redondezLa perpendicularidad es ≤ 3 min de arco.
BonTek Sapphire Wafer es la elección perfecta para los clientes que buscan una rebanada de zafiro o un sustrato de zafiro de alta calidad.el producto ofrece un rendimiento y una fiabilidad superioresLa cantidad mínima de pedido, el precio, el tiempo de entrega y los términos de pago son características atractivas que hacen de BonTek Sapphire Wafer el producto ideal para sus necesidades.
Embalaje y envío:
Las obleas de zafiro se envasan en cajas de cartón recubiertas de espuma y se envían en un embalaje protector para garantizar una llegada segura.Todos los pedidos se envían a través de un servicio de mensajería confiable.
