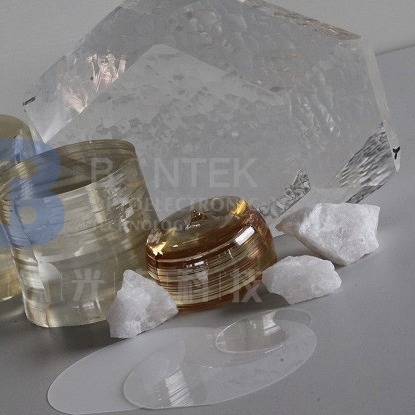

Sustratos piezoeléctricos de la precisión de la oblea del cristal de cuarzo para la óptica eléctrica y la sincronización
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001, ISO:14001 |
| Número de modelo: | Oblea piezoeléctrica |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 PCS |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | El paquete del tarro del casete, vacío selló |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 50000 PCS/Month |
|
Información detallada |
|||
| Producto: | Oblea piezoeléctrica | Diámetro: | Diámetro 4", 6", 8" |
|---|---|---|---|
| Cristal: | Cristal de cuarzo | Grueso: | 0.35m m, 0.5m m |
| Plano primario: | 32.5±2m m, 47.5±2m m, 57.5±2m m, hacen muescas en | Final superficial: | Pulimento lateral doble, solo pulimento lateral |
| Uso: | Semiconductor, dispositivos de la SIERRA | Coeficiente de extensión: | 5,5 x 10^-7/°C (paralelo a C-AXIS) |
| Resaltar: | Oblea piezoeléctrica de 8'',oblea piezoeléctrica de temporización óptica eléctrica,oblea piezoeléctrica de cristal de cuarzo |
||
Descripción de producto
Sustratos de precisión de oblea piezoeléctrica de cristal de cuarzo para aplicaciones eléctricas, ópticas y de temporización
Las obleas de cristal de cuarzo, también conocidas como sustratos de cuarzo o placas de cuarzo, se utilizan ampliamente en diversas aplicaciones electrónicas y ópticas.Estos cuarzos sintéticos exhiben propiedades excepcionales como alta pureza, excelentes características eléctricas y notable estabilidad mecánica.
Propiedades del cristal de cuarzo
Las obleas de cristal de cuarzo tienen excelentes propiedades piezoeléctricas.El cuarzo puede generar una carga eléctrica cuando se somete a tensión mecánica o vibraciones, y viceversa.Esta propiedad hace que las obleas de cristal de cuarzo sean muy deseables para aplicaciones que implican sincronización precisa, control de frecuencia y detección.Sirven como base para los osciladores y resonadores de cristal de cuarzo utilizados en dispositivos electrónicos, como relojes, teléfonos inteligentes, computadoras y sistemas de comunicación.
Las obleas de cristal de cuarzo tienen una estabilidad dimensional excepcional.El bajo coeficiente de expansión térmica, lo que significa que sus dimensiones permanecen relativamente constantes en un amplio rango de temperatura.Esta propiedad los hace muy adecuados para aplicaciones que requieren estabilidad y precisión.
Las obleas de cristal de cuarzo tienen una excelente transparencia óptica.Exhiben una alta transmisión de luz en una amplia gama de longitudes de onda, desde ultravioleta (UV) hasta infrarrojo (IR).Esta claridad óptica los hace adecuados para su uso en ventanas ópticas, lentes, prismas y otros componentes utilizados en láseres, espectroscopia, microscopia y otros sistemas ópticos.
Detalles de cristal de cuarzo
| Propiedad | Descripción |
|---|---|
| Fórmula química | SiO2 |
| Sistema de cristal | Hexagonal |
| Densidad | Normalmente 2,65 g/cm3 |
| Dureza | 7 en la escala de Mohs |
| Transparencia | Excelente transparencia de ultravioleta (UV) a infrarrojo (IR) |
| Índice de refracción | Típicamente alrededor de 1.544 (a 589 nm) |
| Conductividad térmica | 1,4 W/(m·K) |
| Coeficiente de Expansión | 5,5 x 10^-7 /°C (paralelo al eje C) |
| Punto de fusion | Aproximadamente 1.710°C |
| Propiedades electricas | Piezoelectricidad, baja conductividad eléctrica, alta constante dieléctrica |
| Aplicaciones | Osciladores de cristal de cuarzo, resonadores, sensores, óptica, dispositivos de temporización, instrumentos científicos, telecomunicaciones |
|
Cristal |
Niobato de litio | tantalato de litio | Cristal de cuarzo |
|
Diámetro |
3'', 4'', 6'', 8'' | 3'', 4'', 6'' | 3'', 4'', 5'', 6'', 8'' |
|
Orientación |
X / Y / Y41 / Y64／Y128 |
X/X112/YZ Y28 / Y36 / Y42 |
X/Y/Z A las / ST |
|
Acabado de la superficie |
Pulido de cara simple/doble (SSP/DSP) | ||
|
Espesor |
0,08 mm / 0,25 mm / 0,35 mm / 0,50 mm / 1,00 mm / 2,00 mm | ||
|
LTV |
< 1.5um | ||
|
PLTV |
>98% (5mm*5mm) | ||
|
TTV |
< 5um | ||
|
Arco |
-25um < arco < +25um | ||
|
Deformación |
< 35um | ||
|
Temperatura curie |
1142 ℃ ± 2 ℃ | 605 ℃ ± 2 ℃ | 573℃ |
|
Borde |
Compatible con SEMI M1.2 @ con GC#1000 | ||
|
Departamento |
22±2 mm, 32,5±2 mm, 47,5±2 mm, 57,5±2 mm, muesca Según la petición |
||
|
dopaje |
Eh, MgO | Fe | con o sin semilla |
|
Lado delantero |
Rugosidad Ra< 1nm | ||
|
Volver Criterios |
Rugosidad Ra: 0.5--1.0um GC#1000 | ||
|
Contaminación |
Partículas @ >0,3 micras | ||
|
Apariencia |
Sin grietas, marcas de sierra, manchas. | ||
|
Domián soltero |
Polarización Completada / Reducida | Sin estrés | |
Preguntas frecuentes:
- P: ¿Cuáles son los productos en los que trabaja principalmente?
A:Nos consideramos especialistas en obleas piezoeléctricas.Somos los primeros en trabajar con cuarzo monocristalino en China hace unos 30 años.Luego, gradualmente entramos en el campo de LiNbO3, LiTaO3, vidrio de cuarzo, LGS, CTGS, etc. Especialmente, si está buscando un proveedor de cuarzo piezoeléctrico, ¡somos la mejor opción!Exportamos millones de piezas de cuarzo cada año porque dominamos los cortes AT, SC e IT con una precisión angular superior.
- P: ¿puede aceptar la personalización del producto?
A:Sí, claro.Podemos fabricar según su solicitud.Además, tenemos tanta experiencia con las obleas piezoeléctricas que podemos brindarle sugerencias relevantes si no está 100% seguro de su elección.Además, tenemos algunas obleas estándar en stock, consulte con nosotros.
- P: ¿Puede entregar la mercancía a través de nuestro agente de mensajería?
A:Sí, le sugerimos que vaya con el agente de mensajería con el que esté más familiarizado (DHL, FedEX, UPS, etc.).Podemos enviar a través de su cuenta.Y, por supuesto, empaquetaremos los productos de forma segura en un tamaño aceptable para ayudarlo a ahorrar en el costo de envío.Si necesita que nos encarguemos del flete, tampoco es un problema.También tenemos buen descuento con las empresas de mensajería internacional.
- P: ¿Cómo puede garantizar que consigamos lo que queremos de forma segura?
A:Los productos de obleas son frágiles ya veces caros.Lo último que, como fabricante, queremos ver es que los productos que fabricamos se dañaron durante el envío.Como resultado, empacaremos las obleas adecuadamente y las colocaremos en una caja de cartón adecuada llena de esponja amortiguadora.Sin embargo, los accidentes son inevitables a veces.Por lo tanto, siga las“Comprobación de aceptación”pasos que se muestran en los dibujos a continuación.Si sucedió lo no deseado, le daremos la reposición o el reembolso si sigue los pasos de verificación.
- P: ¿Podemos visitar su fábrica?
A:Seguro.La inspección de fábrica es importante para la compra de grandes cantidades y la cooperación a largo plazo.La discusión cara a cara es en lo que más confiamos.Durante los últimos años, grandes nombres de todo el mundo han sido testigos de nuestro progreso en la construcción de fábricas.En estos días, debido a la pandemia del Covid-19, también tuvimos la experiencia de realizar videoconferencias con compradores globales.
Verificación de aceptación
- El producto es frágil.Lo hemos embalado adecuadamente y etiquetado como frágil.Realizamos entregas a través de excelentes empresas de transporte urgente nacionales e internacionales para garantizar la calidad del transporte.
- Después de recibir los productos, manéjelos con cuidado y verifique si la caja exterior está en buenas condiciones.Abra con cuidado la caja de cartón exterior y compruebe si las cajas de embalaje están alineadas.Toma una foto antes de sacarlos.
- Abra el paquete de vacío en una sala limpia cuando vaya a aplicar los productos.
- Si los productos se encuentran dañados durante el envío, tome una foto o grabe un video de inmediato.¡NO saque los productos dañados de la caja de embalaje!Póngase en contacto con nosotros inmediatamente y resolveremos bien el problema.
