2 pulgadas 4 pulgadas orientaciones de Sapphire Single Crystal Wafer With de 6 pulgadas diversas
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001 |
| Número de modelo: | Zafiro (Al2O3) |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 pedazos |
|---|---|
| Precio: | Negociable |

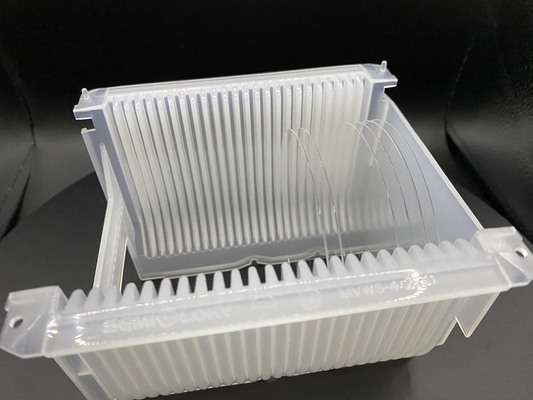

| Detalles de empaquetado: | Casete, tarro, paquete de la película |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10000 pedazos/mes |
|
Información detallada |
|||
| Material: | Sapphire Wafer | Tipo: | Solo cristal |
|---|---|---|---|
| Color: | White / Red / Blue | Método del crecimiento: | Cristalización horizontalmente dirigida (HDC) |
| Punto de fusión: | 2040 grados de C | Módulo de Young (e): | 335 GPa |
| (G) del módulo del esquileo: | 148,1 GPa | Módulo a granel (k): | 240 GPa |
| Resaltar: | Sapphire Single Crystal Wafer,2 pulgadas solo Crystal Wafer,HDC Sapphire Wafer |
||
Descripción de producto

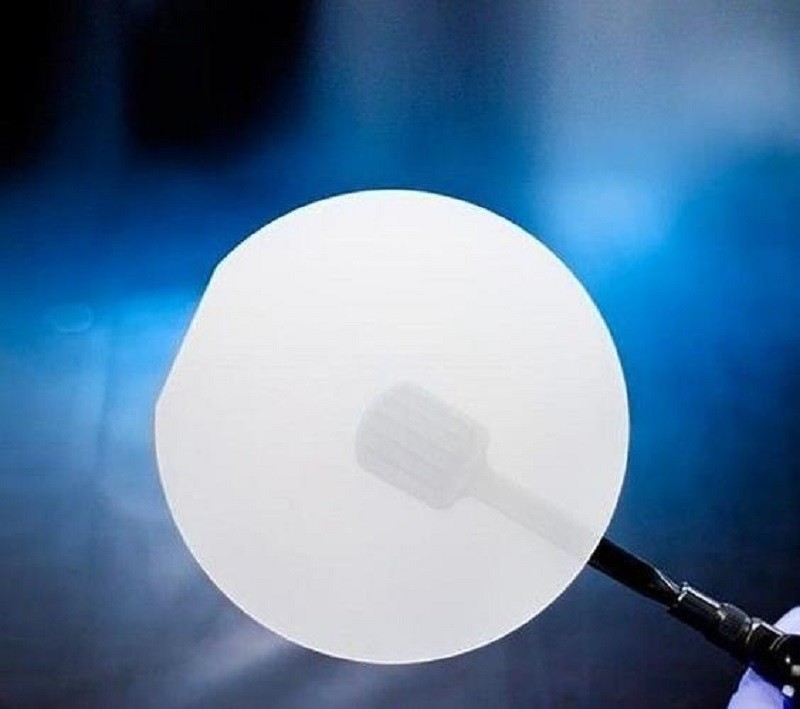

2 pulgadas 4 pulgadas orientaciones de Sapphire Single Crystal Wafer With de 6 pulgadas diversas
Tamaños: 2", 4", 6" y cortar pequeños pedazos;
Dirección de C, dirección de M, dirección de R; Solo pulimento lateral, pulimento lateral doble;
Grueso: 100um, 280um, 300um, 350um, 430um, 500um, 650um, 1m m;
El zafiro es un solo cristal del alúmina y es el segundo material más duro de la naturaleza, después de diamante. El zafiro tiene buena transmitencia ligera, de alta resistencia, resistencia de la colisión, lleva la resistencia, resistencia a la corrosión y la resistencia a la temperatura alta y a la alta presión, biocompatibility, se puede hacer en diversas formas de objetos. Es un material ideal del substrato para hacer semiconductor los dispositivos optoelectrónicos.
Uso: El solo cristal del zafiro es un material multifuncional excelente. Pueden ser ampliamente utilizada en industria, la defensa nacional y la investigación científica y otros campos (tales como ventana infrarroja resistente da alta temperatura). Es también un solo material cristalino ampliamente utilizado del substrato. Es el diodo electroluminoso azul, púrpura, blanco actual (LED) y la industria del laser del azul (LD) del primer substrato bien escogido (necesidad a la capa de la película del nitruro del galio de la epitaxia en el substrato del zafiro), es también un substrato superconductor importante de la película fina. Además de hacer serie de la y, serie y otras películas finas superconductoras das alta temperatura, del la puede también ser utilizada para crecer las nuevas (diboride del magnesio) películas finas superconductoras prácticas MgB2.
PROPIEDADES ÓPTICAS
|
Transmisión |
0,17 a 5,5 um |
|
Índice de refracción |
1,75449 (o) 1,74663 (e) en 1,06 um |
|
Pérdida de reflexión |
en 1,06 micrones (2 superficies) para o-Ray - 11,7%; para e-Ray - 14,2% |
|
Índice de la absorción |
0,3 x 10-3 cm-1 en 2,4 um |
|
dN/dT |
13,7 x 10-6 en 5,4 um |
|
dn/dm = 0 |
1,5 um |
|
Orientación |
R-avión, C-avión, Uno-avión, M-avión o una orientación especificada |
|
Tolerancia de la orientación |
± 0.3° |
|
Diámetro |
2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas u otras |
|
Tolerancia del diámetro |
0.1m m para 2 pulgadas, 0.2m m para 3 pulgadas, 0.3m m para 4 pulgadas, 0.5m m para 6 pulgadas |
|
Grueso |
0.25m m, 0.33m m, 0.43m m, 0.65m m, 1m m u otros; |
|
Tolerancia del grueso |
los 25μm |
|
Longitud plana primaria |
16.0±1.0m m para 2 pulgadas, 22.0±1.0m m para 3 pulgadas, 30.0±1.5m m para 4 pulgadas, 47.5/50.0±2.0m m para 6 pulgadas |
|
Orientación plana primaria |
± 0.2° del Uno-avión (1 1-2 0); C-avión (0 0-0 1) ± 0.2°, C-AXIS proyectado 45 +/- 2° |
|
TTV |
≤10µm para 2 pulgadas, ≤15µm para 3 pulgadas, ≤20µm para 4 pulgadas, ≤25µm para 6 pulgadas |
|
ARCO |
≤10µm para 2 pulgadas, ≤15µm para 3 pulgadas, ≤20µm para 4 pulgadas, ≤25µm para 6 pulgadas |
|
Front Surface |
Epi-pulido (Ra< 0=""> |
|
Superficie trasera |
Tierra fina (Ra=0.6μm~1.4μm) o Epi-pulido |
|
Empaquetado |
Empaquetado en un ambiente del sitio limpio de la clase 100 |
