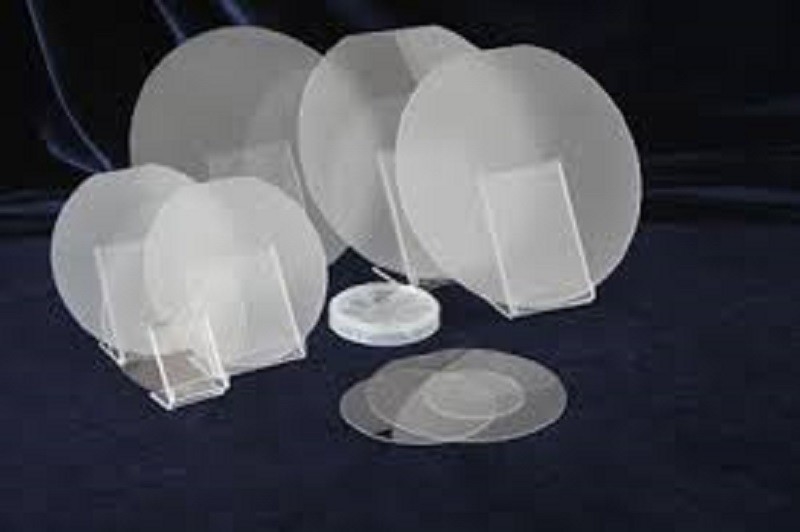

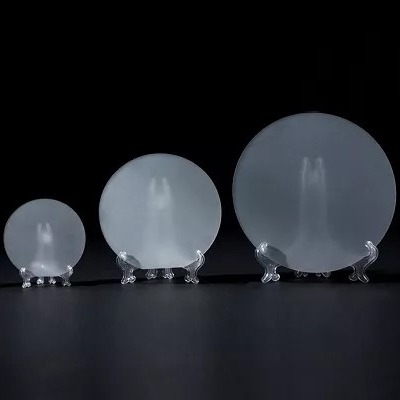

Grado Sapphire Substrate Single Crystal Wafer del LED 2 pulgadas - 6 pulgadas
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001 |
| Número de modelo: | Zafiro (Al2O3) |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 pedazos |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casete, tarro, paquete de la película |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10000 pedazos/mes |
|
Información detallada |
|||
| Material: | Sapphire Wafer | Método del crecimiento: | Cristalización horizontalmente dirigida (HDC) |
|---|---|---|---|
| Característica: | Hardness9.0, desgaste - resistente | Color: | Blanco |
| Plano primario: | 16.0±1.0m m para 2 pulgadas, 22.0±1.0m m para 3 pulgadas, 30.0±1.5m m para 4 pulgadas, 47.5/50 | Orientación plana: | ± 0.2° del Uno-avión (1 1-2 0); C-avión (0 0-0 1) ± 0.2°, C-AXIS proyectado 45 +/- 2° |
| Uso: | Oblea de Semicondutor, microprocesador llevado, ventana de cristal óptica | Industria: | LED, ventana óptica, oblea eli-lista |
| Resaltar: | Sapphire Substrate Single Crystal Wafer,Grado Sapphire Wafer del LED,6 pulgadas solo Crystal Sapphire Wafer |
||
Descripción de producto
2Inch-6 grado Sapphire Crystal Substrate de la pulgada LED
Cristal del zafiro (fórmula molecular Al2O3) el solo es un material multifuncional excelente. Tiene resistencia da alta temperatura, la buena conducción de calor, la alta penetración del dureza, infrarroja y buena estabilidad química. Ampliamente utilizado en industria, defensa nacional y la investigación científica en muchos campos (tales como ventana infrarroja resistente da alta temperatura, etc.). Al mismo tiempo, es también una clase de solo material cristalino del substrato con una amplia gama de aplicaciones. Es el substrato preferido en industria el azul, el diodo electroluminoso púrpura, blanco (LED) y del laser del azul (LD) actualmente (la película del nitruro del galio necesita epitaxed en el substrato del zafiro primero), así como un substrato superconductor importante de la película fina.
|
Corte de la orientación |
R-avión, C-avión, Uno-avión, M-avión o una orientación especificada |
|
Tolerancia de la orientación |
± 0.3° |
|
Diámetro/tamaño |
2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas u otras |
|
Tolerancia del diámetro |
± 0.2m m |
|
Grueso |
0.25m m, 0.33m m, 0.43m m, 0.65m m, 1m m u otros; |
|
Tolerancia del grueso |
± los 25μm |
|
Longitud plana primaria |
16.0±1.0m m para 2 pulgadas, 22.0±1.0m m para 3 pulgadas, 30.0±1.5m m para 4 pulgadas, 47.5/50.0±2.0m m para 6 pulgadas |
|
Orientación plana primaria |
± 0.2° del Uno-avión (1 1-2 0); C-avión (0 0-0 1) ± 0.2°, C-AXIS proyectado 45 +/- 2° |
|
TTV |
≤10µm para 2 pulgadas, ≤15µm para 3 pulgadas, ≤20µm para 4 pulgadas, ≤25µm para 6 pulgadas |
|
ARCO |
≤10µm para 2 pulgadas, ≤15µm para 3 pulgadas, ≤20µm para 4 pulgadas, ≤25µm para 6 pulgadas |
|
Front Surface |
Epi-pulido (Ra< 0=""> |
|
Superficie trasera |
Tierra fina (Ra=0.6μm~1.4μm) o Epi-pulido |
|
Empaquetado |
Empaquetado en un ambiente del sitio limpio de la clase 100 |
