Datos del producto:

Lugar de origen: China
Nombre de la marca: BonTek
Certificación: ISO:9001
Número de modelo: Zafiro (Al2O3)

Pago y Envío Términos:

Cantidad de orden mínima: 5 pedazos
Precio: Negociable
Detalles de empaquetado: Casete, tarro, paquete de la película
Tiempo de entrega: 1-4 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000 pedazos/mes
Mejor precio Contacto

Información detallada

Material: Zafiro (Al2O3) Tipo: Solo Crystal Al 2O3
Color: Blanco Purity: 99.999%
Superficie: Pulimento lateral doble, solo pulimento lateral Característica: Dureza de alta resistencia, alta, alta resistencia de desgaste
Uso: Oblea de Semicondutor, microprocesador llevado, ventana de cristal óptica, cerámica electrónica Industria: Vidrio llevado, óptico, oblea eli-lista
Resaltar:

Semiconductor Sapphire Substrate

,

Avión Sapphire Substrate de C

,

Alta limpieza Sapphire Wafer

Descripción de producto

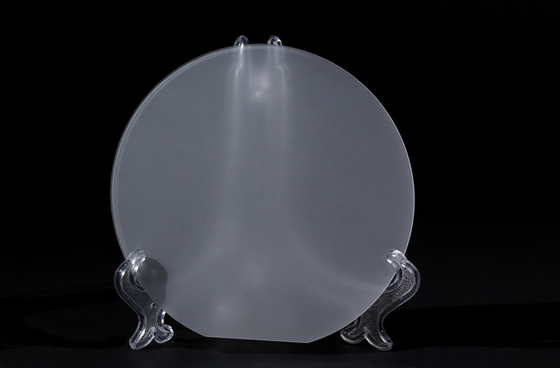

Suavidad plana y alta limpieza Sapphire Substrate For Semiconductor de C alta

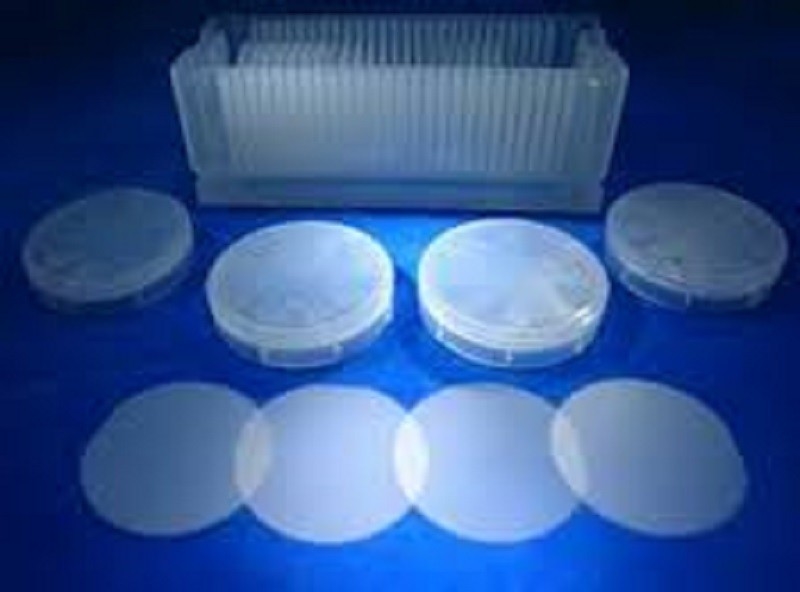

Las obleas del zafiro son principalmente convenientes para la investigación y desarrollo de los nuevos dispositivos de semiconductor, ofreciendo altas especificaciones tales como alta suavidad y alta limpieza además de los grados estándar del substrato tradicional del zafiro.



Características principales

• Dureza de alta resistencia, alta, alta resistencia de desgaste (dureza en segundo lugar solamente al diamante)

• Alta transmitencia (transmitencia ligera en el ultravioleta a la gama infrarroja)

• Alta resistencia a la corrosión (alta tolerancia al ácido, al álcali, al plasma)

• Alto aislamiento (aislador, no fáciles conducir electricidad)

• Alta conductividad de calor de la resistencia térmica (punto de fusión 2050℃) (40 veces del vidrio)



Especificación

• El tamaño estándar (φ2 “, 3", 4", 6", 8", 12 "), el otro tamaño especial, forma de la esquina y otras formas pueden corresponder.

• Puede corresponder a una variedad de orientación plana: c-avión, r-avión, m-avión, uno-avión

• Pulido de doble cara, pulido de un sólo lado

• Perforación adaptable



Suavidad y limpieza planas Sapphire Substrate For Semiconductor de C altas 0Suavidad y limpieza planas Sapphire Substrate For Semiconductor de C altas 1Suavidad y limpieza planas Sapphire Substrate For Semiconductor de C altas 2



Crystal Materials el 99.996% de Al2O3, pureza elevada, monocristalina, Al2O3
Calidad cristalina Las inclusiones, las marcas de bloque, los gemelos, el color, las microburbujas y los centros de la dispersión son inexistentes
Diámetro 2inch 3inch 4inch 5inch ~ 7inch
50.8± 0.1m m 76.2±0.2m m 100±0.3m m De acuerdo con las disposiciones de la producción estándar

Grueso los 430±15µm los 550±15µm los 650±20µm Puede ser modificado para requisitos particulares por el cliente
Orientación C- avión (0001) al M-avión (1-100) o al Uno-avión (1 1-2 0) 0.2±0.1° /0.3 ±0.1°, R-avión (1-1 0 2), Uno-avión (1 1-2 0), M-avión (1-1 0 0), cualquier orientación, cualquier ángulo
Longitud plana primaria 16.0±1m m 22.0±1.0m m 32.5±1.5 milímetro De acuerdo con las disposiciones de la producción estándar
Orientación plana primaria ± 0.2° del Uno-avión (1 1-2 0)
TTV ≤10µm ≤15µm ≤20µm ≤30µm
LTV ≤10µm ≤15µm ≤20µm ≤30µm
TIR ≤10µm ≤15µm ≤20µm ≤30µm
ARCO ≤10µm ≤15µm ≤20µm ≤30µm
Deformación ≤10µm ≤15µm ≤20µm ≤30µm
Front Surface Epi-pulido (Ra< 0="">
Superficie trasera Tierra fina (Ra=0.5 al µm 1,2), Epi-pulida (Ra< 0="">
Nota Puede proporcionar la oblea de alta calidad del substrato del zafiro según el requisito específico de los clientes



PROPIEDADES FÍSICAS

Densidad 3,97 g/cm3
Punto de fusión 2040 grados de C
Conductividad termal 27,21 con (m x K) en 300 K
Extensión termal 5,6 x 10 -6 /K (C-AXIS paralelo) y 5,0 (C-AXIS perpendicular) x 10 -6 /K
Dureza Knoop 2000 kg/mm 2 con el penetrador 2000g
Capacidad de calor específico 419 j (kilogramo x K)
Constante dieléctrica 11,5 (paralelo C-AXIS) 9,4 (C-AXIS perpendicular) en 1MHz
Módulo de Young (e) 335 GPa
(G) del módulo del esquileo 148,1 GPa
Módulo a granel (k) 240 GPa
Coeficientes elásticos C11=496C12=164C13=115
C33=498C44=148
Límite elástico evidente MPa 275 (40.000 PSI)
Ratio de Poisson 0,25
