EN el cuarzo revestido cortado los casquillos de extremo para el grueso esquilan el sensor de la presión del modo
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001, ISO:14001 |
| Número de modelo: | Cuarzo Endcap |
Pago y Envío Términos:
| Cantidad de orden mínima: | 20 PCS |
|---|---|
| Precio: | Negociable |

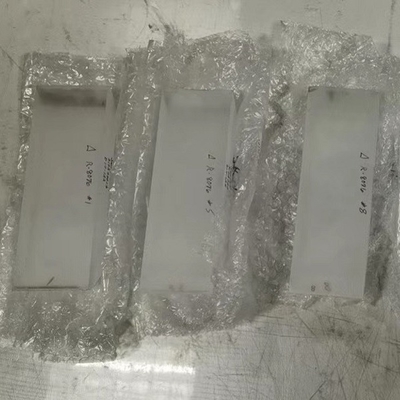

| Detalles de empaquetado: | Paquete de casete/tarro, sellado al vacío |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 50000 PCS/MONTH |
|
Información detallada |
|||
| Nombre de producto: | Cuarzo Endcap | Componente: | Cubierto EN el espacio en blanco del cuarzo |
|---|---|---|---|
| Material: | Cuarzo cultivado | Modo: | Grueso-esquileo |
| Superficie: | La multa pulió | Shape: | Cavity |
| Usos: | Pruebas transitorias de la presión del petróleo | Ventaja: | Resolución creciente |
| Resaltar: | EN los casquillos de extremo revestidos cortados del cuarzo,Casquillos de extremo del cuarzo del modo de esquileo del grueso,Oblea piezoeléctrica pulida del cuarzo |
||
Descripción de producto

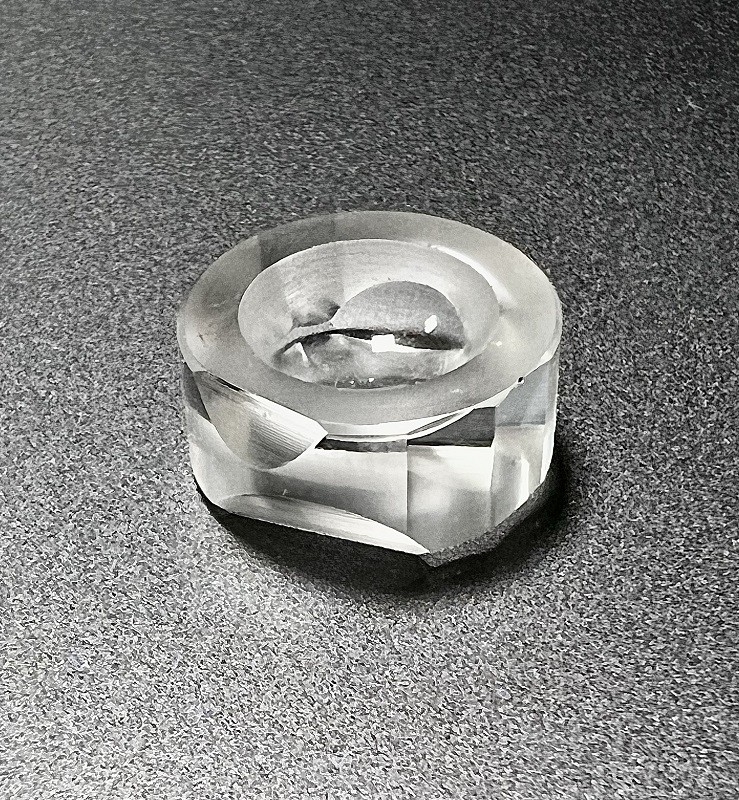

EN el cuarzo revestido cortado Endcaps para el grueso esquile el sensor de la presión del modo
Los sensores bimodales de la presión del Grueso-esquileo se utilizan en la industria del petróleo y gas. Mide la presión y la temperatura y proporciona la resolución creciente sobre diseños anteriores. La gama y la sensibilidad para los diseños del sensor de la presión del cuarzo son determinadas por las dimensiones del resonador y del endcap y la orientación cristalográfica. Los objetivos de funcionamiento para el diseño incluyen la capacidad de soportar el ciclo repetido a excederse de las presiones completo (5000 psig o 34,474 PA de x lo6) en la temperatura máxima. Los objetivos de funcionamiento adicionales para el sensor incluyen la exactitud mejor el de &0.025% de presión completa, de repetibilidad mejor el de &0.015% de completo, y de la resolución mejor de 0,01 PSI (PA 68,95).
Una característica única del diseño es un área de aislamiento grande para minimizar las tensiones transmitidas a través de la junta al resonador. Adyacente a la cara de aislamiento, la pared del cilindro afila lejos del centro del cilindro, reduciendo el grueso de pared del cilindro y aumentando el radio agujereado interno. El diseño reentrante del endcap emplea una pared más gruesa del cilindro en el interfaz del resonador para minimizar tensiones comunes y una pared del cilindro del deluente lejos de la junta para reducir la tiesura del endcap y para aumentar sensibilidad.
BonTek puede proporcionar los endcaps del cuarzo Y el resonador de cuarzo, que son modo del grueso-esquileo del En-corte.
