Datos del producto:

Lugar de origen: China
Nombre de la marca: BonTek
Certificación: ISO:9001
Número de modelo: Zafiro (Al2O3)

Pago y Envío Términos:

Cantidad de orden mínima: 5 piezas
Precio: Negociable
Detalles de empaquetado: Casete, tarro, paquete de la película
Tiempo de entrega: 1-4 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000 pedazos/mes
Mejor precio Contacto

Información detallada

Material: Sapphire Windows Crecimiento: Método de Kyropoulos
Punto de fusión: °C 2040 Conductividad termal: 27,21 con (m x K) en 300 K
Extensión termal: 5,6 x 10 -6 /K (C-AXIS paralelo) y 5,0 (C-AXIS perpendicular) x 10 -6 /K Dureza: Knoop 2000 kg/mm 2 con el penetrador 2000g
Capacidad de calor específico: 419 j (kilogramo x K) Constante dieléctrica: 11,5 (paralelo C-AXIS) 9,4 (C-AXIS perpendicular) en 1MHz
Resaltar:

Oblea piezoeléctrica del semiconductor

,

Sapphire Windows Piezoelectric Wafer

,

Rasguño de Sapphire Wafer resistente

Descripción de producto

Oblea de Sapphire Wafer Sapphire Windows Piezoelectric del semiconductor



El zafiro es un material de una combinación única de propiedades físicas, químicas y ópticas, que hacen resistente a la erosión del choque de alta temperatura, termal, del agua y de la arena, y de rasguño. Es un material superior de la ventana para muchos usos del IR a partir del 3µm hasta los 5µm. los substratos del zafiro del C-avión son ampliamente utilizados crecer compuestos de III-V y de II-VI tales como GaN para el LED y los diodos láser azules, mientras que los substratos del zafiro del R-avión se utilizan para la deposición hetero-epitaxial del silicio para los usos microelectrónicos de IC.



Rasguño de Sapphire Windows Piezoelectric Wafer Semiconductor resistente 0Rasguño de Sapphire Windows Piezoelectric Wafer Semiconductor resistente 1Rasguño de Sapphire Windows Piezoelectric Wafer Semiconductor resistente 2



Artículo

C-avión 3-inch (0001) 500μm Sapphire Wafers

Crystal Materials

El 99.999%, pureza elevada, Al2O3 monocristalino

Grado

Primero, Epi-listo

Orientación superficial

C-avión (0001)

apagado-ángulo del C-avión hacia M-AXIS 0,2 +/- 0.1°

Diámetro

76,2 milímetro +/- 0,1 milímetros

Grueso

μm 500 +/- μm 25

Orientación plana primaria

Uno-avión (11-20) +/- 0.2°

Longitud plana primaria

22,0 milímetro +/- 1,0 milímetros

Solo lateral pulido

Front Surface

Epi-pulido, Ra < 0="">

(SSP)

Superficie trasera

Tierra fina, Ra = 0,8 μm al μm 1,2

Lateral doble pulido

Front Surface

Epi-pulido, Ra < 0="">

(DSP)

Superficie trasera

Epi-pulido, Ra < 0="">

TTV

< 15="">

ARCO

< 15="">

DEFORMACIÓN

< 15="">

Limpieza/que empaqueta

Recinto limpio de la clase 100 que limpia y que empaqueta al vacío,

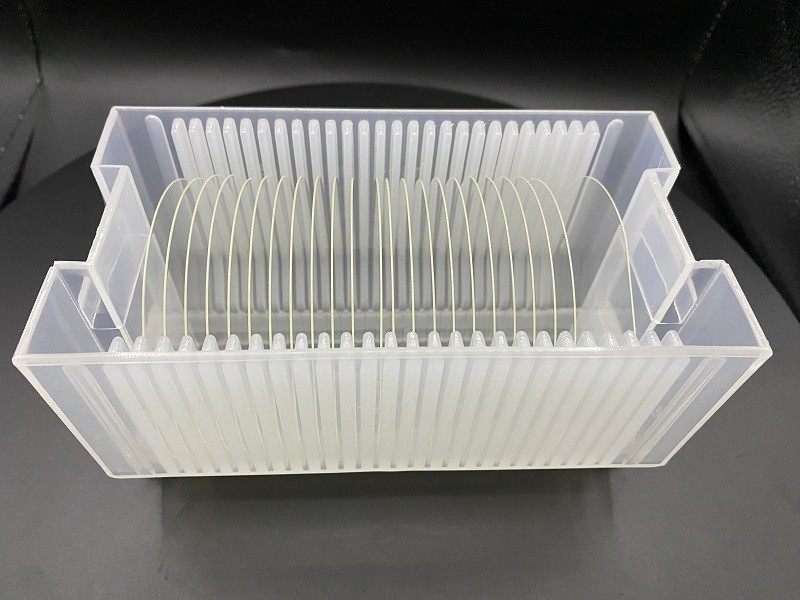

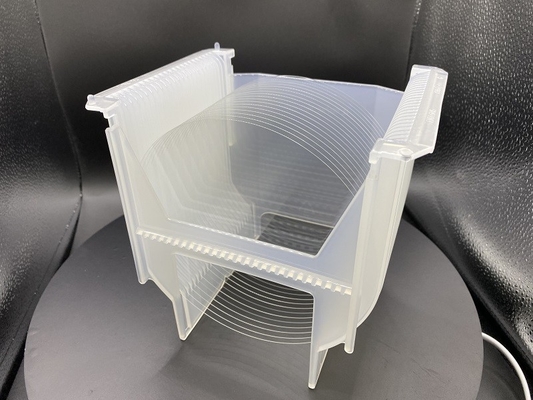

25 pedazos en un casete que empaqueta o empaquetado de la pieza única.



Artículo

C-avión 4-inch (0001) 650μm Sapphire Wafers

Crystal Materials

El 99.999%, pureza elevada, Al2O3 monocristalino

Grado

Primero, Epi-listo

Orientación superficial

C-avión (0001)

apagado-ángulo del C-avión hacia M-AXIS 0,2 +/- 0.1°

Diámetro

100,0 milímetro +/- 0,1 milímetros

Grueso

μm 650 +/- μm 25

Orientación plana primaria

Uno-avión (11-20) +/- 0.2°

Longitud plana primaria

30,0 milímetro +/- 1,0 milímetros

Solo lateral pulido

Front Surface

Epi-pulido, Ra < 0="">

(SSP)

Superficie trasera

Tierra fina, Ra = 0,8 μm al μm 1,2

Lateral doble pulido

Front Surface

Epi-pulido, Ra < 0="">

(DSP)

Superficie trasera

Epi-pulido, Ra < 0="">

TTV

< 20="">

ARCO

< 20="">

DEFORMACIÓN

< 20="">

Limpieza/que empaqueta

Recinto limpio de la clase 100 que limpia y que empaqueta al vacío,

25 pedazos en un casete que empaqueta o empaquetado de la pieza única.



Artículo

C-avión 6-inch (0001) 1300μm Sapphire Wafers

Crystal Materials

El 99.999%, pureza elevada, Al2O3 monocristalino

Grado

Primero, Epi-listo

Orientación superficial

C-avión (0001)

apagado-ángulo del C-avión hacia M-AXIS 0,2 +/- 0.1°

Diámetro

150,0 milímetro +/- 0,2 milímetros

Grueso

μm 1300 +/- μm 25

Orientación plana primaria

Uno-avión (11-20) +/- 0.2°

Longitud plana primaria

47,0 milímetro +/- 1,0 milímetros

Solo lateral pulido

Front Surface

Epi-pulido, Ra < 0="">

(SSP)

Superficie trasera

Tierra fina, Ra = 0,8 μm al μm 1,2

Lateral doble pulido

Front Surface

Epi-pulido, Ra < 0="">

(DSP)

Superficie trasera

Epi-pulido, Ra < 0="">

TTV

< 25="">

ARCO

< 25="">

DEFORMACIÓN

< 25="">

Limpieza/que empaqueta

Recinto limpio de la clase 100 que limpia y que empaqueta al vacío,

25 pedazos en un casete que empaqueta o empaquetado de la pieza única.



Rasguño de Sapphire Windows Piezoelectric Wafer Semiconductor resistente 3



Control de aceptación

Rasguño de Sapphire Windows Piezoelectric Wafer Semiconductor resistente 4
