El lado doble pulió a solo Crystal Quartz Wafers 6 pulgadas
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001 |
| Número de modelo: | Solo Crystal Quartz |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 piezas |
|---|---|
| Precio: | Negociable |

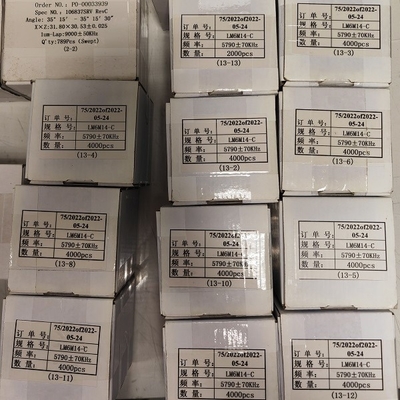

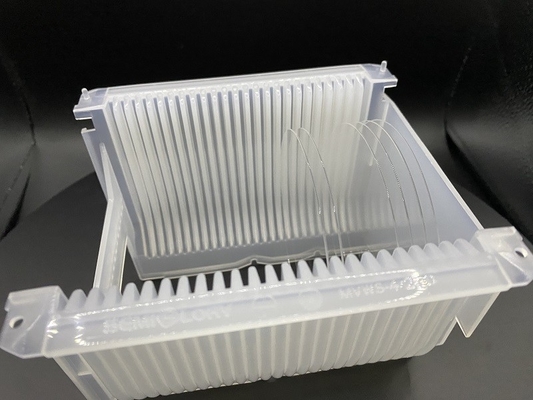

| Detalles de empaquetado: | El casete/el tarro, puso en un cartón con espuma del PE. |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 100000 piezas/mes |
|
Información detallada |
|||
| Material: | Solo Crystal Quartz | Tamaño: | 2", 3", 4", 6" o como sea necesario |
|---|---|---|---|
| Ángulo de corte: | EN, BT, ST, despegue, X, Y, Z, etc. | Grueso: | 80um - 1000um |
| Superficie: | Pulimento, revestimiento, grabado de pistas laterales dobles | Uso: | Selección/QMEMS de la frecuencia |
| Resaltar: | Substratos pulidos de las obleas del cuarzo,Anillo polaco lateral doble del cuarzo,Solo Crystal Quartz Wafers 6 pulgadas |
||
Descripción de producto

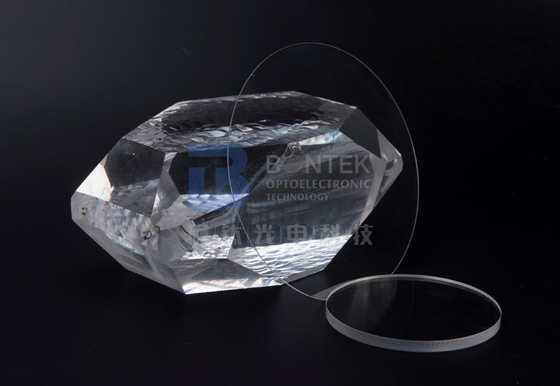

BonTek 6 pulgadas pulió a solo Crystal Quartz Wafers

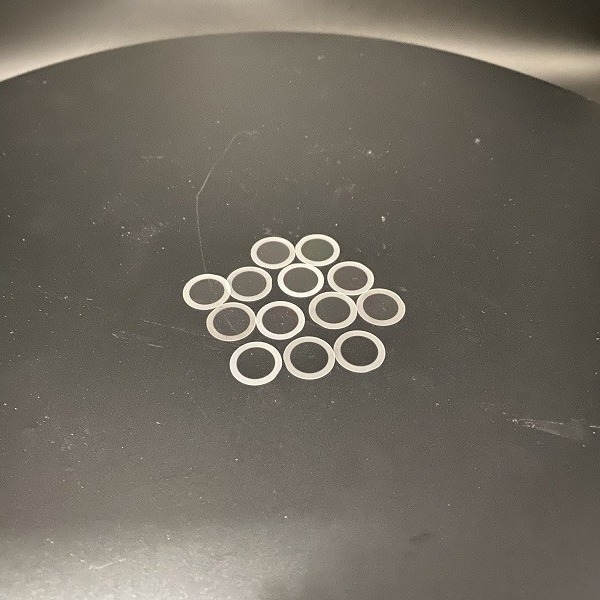

Los espacios en blanco del cuarzo son placas finas, con el diámetro a partir de 4,0 hasta 20 milímetros o aún más, hecho de cristal de cuarzo. La superficie en blanco puede ser traslapada, químicamente ser grabada al agua fuerte o ser pulida muy bien. Los ángulos cortados utilizaron sobre todo son: familia de En-cortes, de BT-corte, de CT-corte, de Despegue-corte, de X-corte y de Y-corte. Se utilizan para la producción de unidades del cristal de cuarzo, filtros cristalinos de cuarzo, transductores piezoeléctricos y para otros usos.
Pueden ser entregados según lo unplated o plateados con los electrodos del metal. El grueso de espacios en blanco puede ser a partir de 0,040 hasta 1,0 milímetros o más. Para EN, los cortes de BT, de X y de Y el grueso se pueden especificar por frecuencia resonante y tolerancia. Los espacios en blanco forman pueden ser plan-paralelos (unbevelled o biselado), plan-convexos o biconvexos con el radio especificado cliente de convexo-superficie.
Características materiales
| Material | Grado piezoeléctrico/óptico |
| Q-valor | 1.8x10^6 mínimo, 2.4x10^6 a los estándares del IEC 3.0x10^6 |
| ECD | ² máximo de 2 /cm, ² del 10/cm, ² máximo de los 30/cm, ² máximo del 100/cm, ² máximo de los 300/cm; Cuarzo barrido |
| Densidad de las inclusiones | Ia, Ib, I, II, III grados |
| Barrido | Z puro y barra de Y disponible, con o sin el cuarzo barrido |
capacidad de proceso - espacios en blanco
| Corta el tipo (la orientación) | X, Y, Z, EN, BT, CT, Y, despegue, GT, NT, FC, SC, las TIC, CA, porque, ST, TA de los TS, NT RT, LC…, etc |
| Tolerancia de ángulo (±) | Ángulo de la theta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
| Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. | |
| Tamaño | Redondo (3.0mm~8")/cuadrado (1.6x1.6mm~48x48m m o) más grande/SMD (1.2x2.4m m antedichos) |
| Tolerancia del tamaño (±) | ±0.01mm, +/-0.005mm, +/-0.0005mm, según tamaño |
| Grueso de la frecuencia | 1 megaciclo hasta 54Mhz para el fundamental del En-corte; Hasta 70Mhz grabando al agua fuerte |
| Plano | Por pedido: el plano será perpendicular al eje de X dentro del grado ±10 |
| Acabamiento superficial | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Pulió (óxido del cerio) y grabó al agua fuerte el Std |
| Insinuación | Fundamental; Tercera insinuación (3ro); Quinta insinuación (5ta) |
| El contornear (dióptrico) | Planoconvexo: 0,5 biconvexos dióptricos dioptric~10: 10 dioptric~15 dióptricos |
capacidad de proceso - obleas
| Diámetro | 3" (76.2m m) | 4" (100m m) | 6" (150m m) | 8" (200m m) |
| Grueso | minuto-para arriba de 0.08m m | minuto-para arriba de 0.10m m | minuto de 0.20m m - para arriba | minuto de 0.35m m |
| Plano primario | 22m m | 32m m | 42.5m m | 57.5m m o muesca |
| Superficie | LTV (5mmx5m m) | <1> | TTV | <1> |
| Arco | -30 |
Deformación | <40> | |
| Tipo superficial | SSP/DSP | Criterios del borde | R=0.2mm o Bullnose | |
| Ra lateral pulido | <0> | Criterios laterales traseros |
El general es los 0.2-0.5µm o modificado para requisitos particulares tan |
FAQ:
- Q: ¿Cuáles son los productos usted principalmente trabajar encendido?
: Miramos nosotros mismos como el especialista piezoeléctrico de la oblea. Somos los primeros a trabajar con solo Crystal Quartz en China hace aproximadamente 30 años. Entonces caminamos gradualmente en el campo del vidrio de LiNbO3, de LiTaO3, de cuarzo, de LGS, de CTGS etc. ¡Especialmente, si usted está buscando a un proveedor piezoeléctrico del cuarzo, somos la última opción! Exportamos millones de espacios en blanco del cuarzo cada año porque dominamos EN, los cortes del SC y de las TIC con la precisión superior del ángulo.
- Q: ¿Puede usted aceptar el arreglo para requisitos particulares del producto?
: Sí, por supuesto. Podemos fabricar según su petición. Además, somos tan experimentados con las obleas piezoeléctricas que podemos proporcionarle sugerencias relevantes si usted no es el 100% seguro sobre su opción. Además, tenemos algunas obleas estándar en existencia, comprobamos por favor con nosotros.
- Q: ¿Puede usted entregar las mercancías vía nuestro agente del mensajero?
: Sí, le sugeriríamos para ir con el agente del mensajero que usted es el más familiar con (DHL, Fedex, UPS etc.). Podemos enviar vía su cuenta. Y, por supuesto, embalaremos los productos con seguridad en tamaño aceptable para ayudarle a ahorrar el coste de envío. Si usted nos necesita tomar el cuidado de la carga, no es también un problema. También tenemos buen descuento con las compañías de mensajero internacionales.
- Q: ¿Cómo puede usted garantizarnos consigue lo que queremos con seguridad?
: Los productos de la oblea son frágiles y a veces costosos. La cosa pasada, como el fabricante, queremos ver somos los productos que hacemos fuimos dañados durante mensajero. Como consecuencia, embalaremos las obleas adecuadamente y las pondremos en un cartón apropiado llenado de la esponja del almacenador intermediario. Sin embargo, los accidentes son inevitables a veces. Así pues, siga por favor “los pasos del control de aceptación” mostrados en los dibujos abajo. Si haber sucedido indeseado, nosotros da el relleno o lo devuelve si usted sigue los pasos de comprobación.
- Q: ¿Podemos visitar su fábrica?
: Seguro. La inspección de fábrica es importante para la compra de la gran cantidad y la cooperación a largo plazo. La discusión cara a cara es con lo que nosotros sobre todo confiados. Durante los últimos años, los nombres conocidos en todo el mundo han atestiguado nuestro progreso en la acumulación de la fábrica. Actualmente, debido al pandémico Covid-19, también teníamos la experiencia de la videoconferencia con los compradores globales.
Control de aceptación
