EN la rotación sola de Crystal Blanks IEEE del cuarzo del corte de ronda del SC/doble estándar para TCXO
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:14001 |
| Número de modelo: | Solo Crystal Quartz |
Pago y Envío Términos:
| Cantidad de orden mínima: | 10 PC |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | El casete/el tarro, puso en un cartón con espuma del PE. |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 200000 PC/mes |
|
Información detallada |
|||
| Producto: | Cristal de cuarzo cultivado | Grueso/frecuencia: | 1MHz~70MHz, 0.2m m, 0.35m m, 0.5m m |
|---|---|---|---|
| Orientación: | ST-corte, En-corte | Diámetro: | Φ3inch, 4inch, 6inch |
| Dimensión: | Φ8mm, 10m m; 20×20m m etc. | Ord: | Fundamental; 3ro insinuación; 5ta insinuación |
| Superficie: | Polaco, revestimiento, grabado de pistas | Dióptrico: | Planoconvexo: 0,5 biconvexos dióptricos dioptric~10: 10 dioptric~15 dióptricos |
| Resaltar: | Cuarzo cortado redondo Crystal Blanks I,EN los cristales de cuarzo cortados de encargo del SC,Cuarzo doble Crystal Blanks de la rotación |
||
Descripción de producto
EN EL ST corte el cuarzo Crystal Round Blanks y la oblea
Los materiales piezoeléctricos exhiben una carga eléctrica direccional relacionada cuando están sujetados para ejercer presión sobre y el uso de una carga eléctrica hace inversamente una fuerza direccional relacionada ser generado dentro del material. El uso de un campo eléctrico de alternancia hará el material vibrar y resonar posteriormente mecánicamente. La frecuencia de cualquier resonancia mecánica es determinada por las dimensiones físicas del material, del ‘ángulo cortado’ en cuanto al eje cristalino del mono cristal cristalino original, de la temperatura ambiente y de cualesquiera efectos de modificación de componentes mecánicos o eléctricos asociados.
Las propiedades del cuarzo cristalizado incluyen su alta sustancia química y estabilidad mecánica y un coeficiente de la baja temperatura, dando por resultado un pequeño cambio en la frecuencia resonante para cualquier cambio en temperatura ambiente, así como un Q muy alto en la resonancia. Ocurre naturalmente y todo trabajo experimental temprano fue realizado usando el cuarzo cristalizado natural.
|
Orientación |
EN, SC, las TIC,…, etc |
|
Tolerancia de ángulo |
Ángulo de la theta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Tamaño |
Redondo (3.0mm~8")/cuadrado (1.6x1.6mm~48x48m m o) más grande/SMD (1.2x2.4m m antedichos) |
|
Tolerancia del tamaño |
±0.01mm, +/-0.005mm, +/-0.0005mm, según tamaño |
|
Frecuencia |
1 megaciclo hasta 54Mhz para el fundamental del En-corte; Hasta 70Mhz grabando al agua fuerte |
|
Plano |
Por pedido: el plano será perpendicular al eje de X dentro del grado ±10 |
|
Superficie |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Pulió (óxido del cerio) y grabó al agua fuerte el Std |
|
Insinuación |
Fundamental; Tercera insinuación (3ro); Quinta insinuación (5ta) |
|
Dióptrico |
Planoconvexo: 0,5 biconvexos dióptricos dioptric~10: 10 dioptric~15 dióptricos |
|
Material |
Cristal de cuarzo cultivado |
|
Q-valor |
1.8x10^6 mínimo, 2.4x10^6 a los estándares del IEC 3.0x10^6 |
|
ECD |
㎡ máximo de 2 /c, 10/c㎡, 30/c㎡ máximo, 100/c㎡ máximo, 300/c㎡ máximo; Cuarzo barrido |
|
Inclusiones |
Ia, Ib, I, II, III grados |
|
Barrido |
Barra de Z, barra de Y, o cuarzo barrido |
Control de aceptación

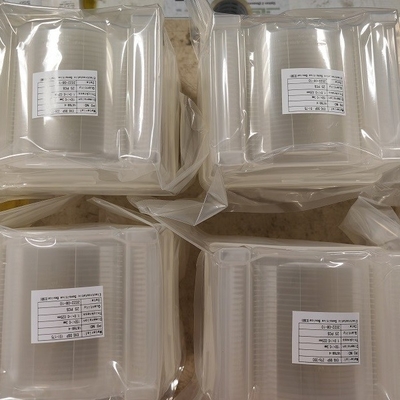

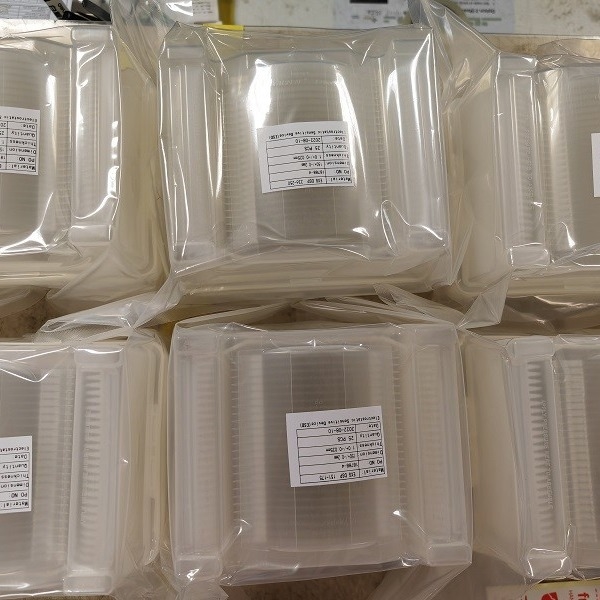

- El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
- Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
- Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
- Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
