100um solo Crystal Quartz Wafer For VIO el acelerador piezoeléctrico del resonador del oscilador del filtro
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001, ISO:14001 |
| Número de modelo: | Oblea piezoeléctrica |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 PC |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | El paquete del tarro del casete, vacío selló |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 50000 PC/mes |
|
Información detallada |
|||
| Nombre: | Oblea piezoeléctrica | Diam.: | 3 pulgadas, 4 pulgadas, 6 pulgadas |
|---|---|---|---|
| Material: | Alpha Quartz | Grueso: | 100um para arriba |
| Plano: | 22m m, 32.5m m, 47.5m m, 57.5m m, hacen muescas en | Final superficial: | Pulido de doble cara, Pulido de una cara |
| Uso: | Uso de la onda acústica superficial | RA: | <1nm> |
| Resaltar: | Crystal Quartz Piezoelectric Wafer,Filtro solo Crystal Quartz Wafer de la SIERRA,Solo Crystal Quartz Wafer piezoeléctrico |
||
Descripción de producto
Solo Crystal Quartz Wafer For VIO el acelerador piezoeléctrico del resonador del oscilador del filtro
El corte de la oblea del cuarzo a cierta orientación del eje coordinado cristalino se llama el modelo que corta de la oblea del cuarzo. Debido a la anisotropía del cristal de cuarzo, a las propiedades eléctricas y termales de las rebanadas del cuarzo son diversos debido a sus diversas propiedades elásticos, a las propiedades piezoeléctricas y a las propiedades de la temperatura.
Hay dos maneras de expresar el símbolo cortado del cristal de cuarzo, uno es la representación del símbolo prescrita por estándar de la IRA, el otro es la representación de encargo del símbolo peculiar al cristal de cuarzo. IRA (el tipo cortado prescrito por el símbolo (XYZlWt) con un sistema de letras y del ángulo, dijo con XYZ tres letras para representar el grueso del microprocesador y la longitud a lo largo del eje de la ubicación original, con t (grueso), l (longitud), W (anchura) para representar la dirección giratoria, ángulo a la izquierda dijo que el signo de menos más y dijo a la derecha.
|
Material |

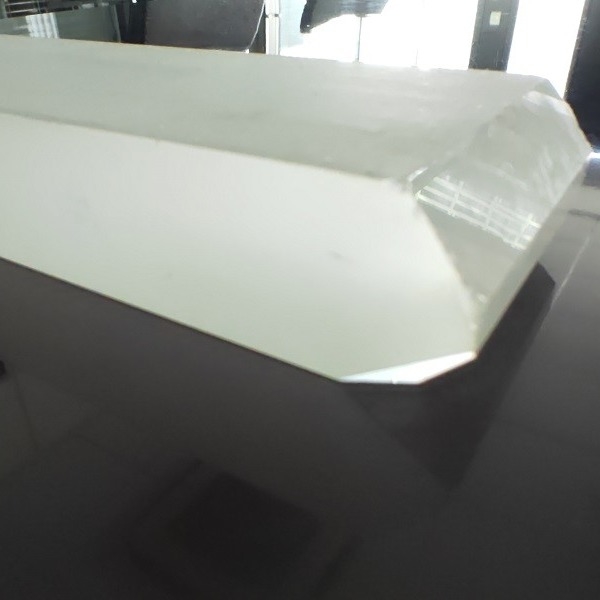

Cristal de cuarzo piezoeléctrico sintético |
|||
|
Ángulo de corte |
X / Y/Z/AT32°/33°/35°/36°/BT/ST42.75° etc. o por modificado para requisitos particulares |
|||
|
Diámetro/tamaño |
3" (76.2m m) |
4" (100m m) |
6" (150m m) |
8" (200m m) |
|
Tol (±) |
<0> |
|||
|
El grueso más fino |
minuto-para arriba de 0.08m m |
minuto-para arriba de 0.10m m |
minuto de 0.20m m - para arriba |
minuto de 0.35m m |
|
Plano primario |
22m m |
32m m |
42.5m m |
57.5m m o muesca |
|
LTV (5mmx5m m) |
<1> |
|||
|
TTV |
<1> |
|||
|
Arco |
±10~±50um |
|||
|
Deformación |
<10> |
|||
|
PLTV (<0> |
el ≥95% (5mm*5m m) |
|||
|
Plano de la orientación |
Todo el disponible |
|||
|
Tipo superficial |
Solo lado polaco/lado doble polaco/traslapado |
|||
|
Ra lateral pulido |
<0> |
|||
|
Criterios laterales traseros |
El general es los 0.2-0.5µm o modificado para requisitos particulares tan |
|||
|
Criterios del borde |
R=0.2mm o Bullnose |
|||
|
Propiedad material |
ECD |
Mejor que el grado 4 |
||
|
Inclusión |
Mejor que el grado II |
|||
|
Q-valor |
Mejor que el grado C |
|||
|
Criterios de la superficie de la oblea |
Μ m de las partículas ¢>0.3 |
<> |
||
|
Rasguño, saltando |
Ninguno |
|||
|
Defecto |
Ningunas grietas del borde, rasguños, marcas de la sierra, manchas |
|||
|
Empaquetado |

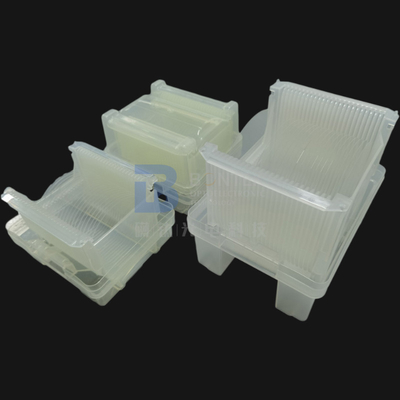

Caja del Qty/oblea |
25pcs por la caja, semi estándar |
||
Control de aceptación
- El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
- Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
- Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
- Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
