EN el cuarzo cortado esconde la baja temperatura que graba al agua fuerte 0.5MHz - 70MHz
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001 |
| Número de modelo: | Alpha Quartz |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 PC |
|---|---|
| Precio: | Negociable |

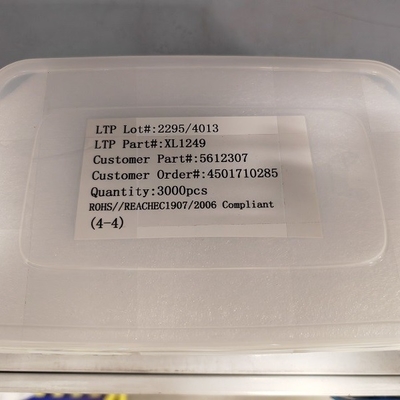

| Detalles de empaquetado: | El casete/el tarro, puso en un cartón con espuma del PE. |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 200000 PC/mes |
|
Información detallada |
|||
| Producto: | Espacio en blanco del cuarzo | Material: | Cuarzo de la baja temperatura |
|---|---|---|---|
| frecuencia: | 0.5MHz~70MHz grabando al agua fuerte | Rotación: | En-corte |
| Tamaño: | Φ10mm, 15m m, 20×20m m o modificado para requisitos particulares | Ord: | 1ra insinuación; 3ro insinuación; 5ta insinuación |
| Superficie: | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Pulió (óxido del cerio) y grabó al agua fuerte | Dióptrico: | Plano-Plano, planoconvexo, biconvexo |
| Resaltar: | Baja temperatura EN los espacios en blanco cortados del cuarzo,70MHz cuarzo Crystal Blanks,EN la oblea piezoeléctrica cortada |
||
Descripción de producto
EN los espacios en blanco cortados del cuarzo que actúan en gama de temperaturas ancha
EN el corte es el corte más común, desarrollado en 1934. La placa contiene el eje del x del cristal y es inclinada por 35°15 ' del eje (óptico) de z. La curva de la frecuencia-temperatura es una curva seno-formada con el punto de la inflexión aproximadamente 25-35 °C. Tiene constante 1,661 MHz⋅mm de la frecuencia. [48] (estimada encima el 90%) de todos los cristales es más esta variante. Utilizado para los osciladores que actúan en una gama de temperaturas más ancha, para el radio de acción de 0,5 a 200 megaciclos; también utilizado en osciladores horno-controlados. [49] sensible a las tensiones mecánicas, es causado por las fuerzas externas o por pendientes de temperatura.
|
Orientación |
En-corte, etc |
|
Tolerancia de ángulo |
Ángulo de la theta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Tamaño |
Redondo (3.0mm~8")/cuadrado (1.6x1.6mm~48x48m m o) más grande/SMD (1.2x2.4m m antedichos) |
|
Tolerancia del tamaño |
±0.01mm, +/-0.005mm, +/-0.0005mm, según tamaño |
|
Frecuencia |
1 megaciclo hasta 54Mhz para el fundamental del En-corte; Hasta 70Mhz grabando al agua fuerte |
|
Plano |
Por pedido: el plano será perpendicular al eje de X dentro del grado ±10 |
|
Superficie |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Pulió (óxido del cerio) y grabó al agua fuerte el Std |
|
Insinuación |
Fundamental; Tercera insinuación (3ro); Quinta insinuación (5ta) |
|
Dióptrico |
Planoconvexo: 0,5 biconvexos dióptricos dioptric~10: 10 dioptric~15 dióptricos |
|
Material |
Cristal de cuarzo cultivado |
|
Q-valor |
1.8x10^6 mínimo, 2.4x10^6 a los estándares del IEC 3.0x10^6 |
|
ECD |
㎡ máximo de 2 /c, 10/c㎡, 30/c㎡ máximo, 100/c㎡ máximo, 300/c㎡ máximo; Cuarzo barrido |
|
Inclusiones |
Ia, Ib, I, II, III grados |
|
Grado |
Barra de Z, barra de Y, o cuarzo barrido |
Control de aceptación
- El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
- Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
- Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
- Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
