El SC cortó los osciladores doble girados de Crystal Blanks For Oven Stabilized del cuarzo
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:14001 |
| Número de modelo: | Solo Crystal Quartz |
Pago y Envío Términos:
| Cantidad de orden mínima: | 50 PCS |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | El casete/el tarro, puso en un cartón con espuma del PE. |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 200000 PC/mes |
|
Información detallada |
|||
| Producto: | Cristal de cuarzo cultivado | Grueso/frecuencia: | 1MHz~70MHz grabando al agua fuerte |
|---|---|---|---|
| Rotación: | SC-corte, En-corte | ángulo del θ: | ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
| Tamaño: | Φ8mm, 10m m; 20×20m m etc. | Ord: | Fundamental; 3ro insinuación; 5ta insinuación |
| Superficie: | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Pulió (óxido del cerio) y grabó al agua fuerte | Dióptrico: | Planoconvexo: 0,5 biconvexos dióptricos dioptric~10: 10 dioptric~15 dióptricos |
| Resaltar: | Cuarzo doble girado Crystal Blanks,El SC cortó el cuarzo Crystal Blanks,Oblea de Oven Stabilized Oscillators Quartz Piezoelectric |
||
Descripción de producto
El SC cortó el cuarzo doble girado Crystal Blanks For Oven-Stabilized Oscillators
Un corte especial (tensión compensada) desarrollado en 1974, es un corte doble-girado (35°15 ' y 21°54 ') para los osciladores horno-estabilizados con ruido bajo de la fase y bueno envejeciendo características. Menos sensible a las tensiones mecánicas. Tiene velocidad más rápida del calentamiento, un Q más alto, mejora ruido cerrado de la fase, menos sensibilidad a la orientación espacial contra el vector de la gravedad, y menos sensibilidad a las vibraciones. [53] su constante de la frecuencia es 1,797 MHz⋅mm. Los modos juntados son peores que EN el corte, resistencia tiende a ser más alto; mucho más cuidado se requiere para convertir entre las insinuaciones. Actúa en las mismas frecuencias que EN el corte. La curva de la frecuencia-temperatura es una parábola hacia abajo del tercer orden con el punto de la inflexión en el °C 95 y la sensibilidad de una temperatura mucho más baja que EN el corte.
|
Orientación |
EN, SC, las TIC,…, etc |
|
Tolerancia de ángulo |
Ángulo de la theta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Tamaño |
Redondo (3.0mm~8")/cuadrado (1.6x1.6mm~48x48m m o) más grande/SMD (1.2x2.4m m antedichos) |
|
Tolerancia del tamaño |
±0.01mm, +/-0.005mm, +/-0.0005mm, según tamaño |
|
Frecuencia |
1 megaciclo hasta 54Mhz para el fundamental del En-corte; Hasta 70Mhz grabando al agua fuerte |
|
Plano |
Por pedido: el plano será perpendicular al eje de X dentro del grado ±10 |
|
Superficie |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Pulió (óxido del cerio) y grabó al agua fuerte el Std |
|
Insinuación |
Fundamental; Tercera insinuación (3ro); Quinta insinuación (5ta) |
|
Dióptrico |
Planoconvexo: 0,5 biconvexos dióptricos dioptric~10: 10 dioptric~15 dióptricos |
|
Material |
Cristal de cuarzo cultivado |
|
Q-valor |
1.8x10^6 mínimo, 2.4x10^6 a los estándares del IEC 3.0x10^6 |
|
ECD |
㎡ máximo de 2 /c, 10/c㎡, 30/c㎡ máximo, 100/c㎡ máximo, 300/c㎡ máximo; Cuarzo barrido |
|
Inclusiones |
Ia, Ib, I, II, III grados |
|
Barrido |
Barra de Z, barra de Y, o cuarzo barrido |
Control de aceptación

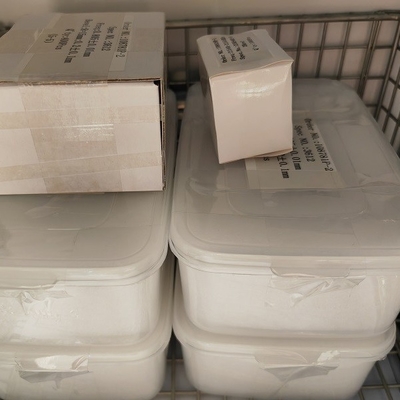

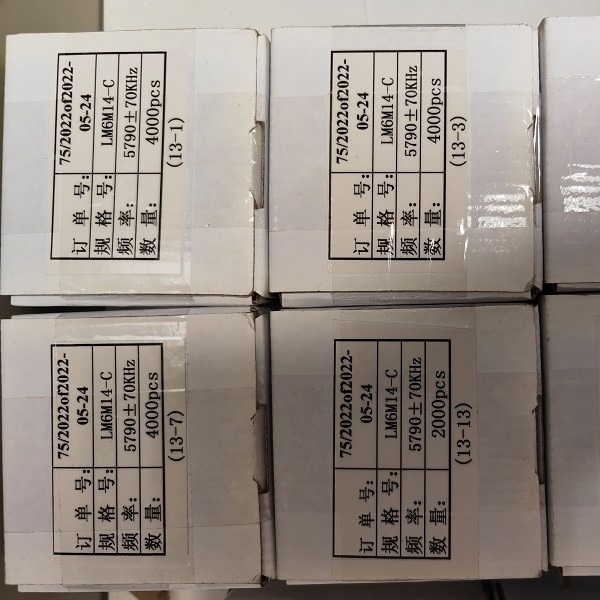

- El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
- Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
- Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
- Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
