EN los espacios en blanco piezoeléctricos cortados del cuarzo de la oblea para los osciladores de las microbalanzas
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001 |
| Número de modelo: | Alpha Quartz |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 PC |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | El casete/el tarro, puso en un cartón con espuma del PE. |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 200000 PC/mes |
|
Información detallada |
|||
| Producto: | Espacio en blanco del cuarzo | Material: | cuarzo del α |
|---|---|---|---|
| frecuencia: | 1MHz~70MHz grabando al agua fuerte | Rotación: | EN el corte |
| Tamaño: | Φ8mm, 10m m, 20×20m m, modificados para requisitos particulares | Ord: | Fundamental; 3ro insinuación; 5ta insinuación |
| Superficie: | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Pulió (óxido del cerio) y grabó al agua fuerte | Dióptrico: | Plano-Plano, planoconvexo, biconvexo |
| Resaltar: | Oscilador EN los espacios en blanco cortados del cuarzo,Espacios en blanco piezoeléctricos del cuarzo de la oblea,EN la oblea piezoeléctrica cortada 1MHz |
||
Descripción de producto
EN los espacios en blanco cortados del cuarzo usados en osciladores a las microbalanzas
los cristales de cuarzo del En-corte son ampliamente utilizados en los usos que se extienden de los osciladores a las microbalanzas. Una característica importante de los cristales de cuarzo del En-corte es que la frecuencia resonante de tales cristales es independiente de la temperatura de primer orden, que es deseable para los usos totales de la detección y de la sincronización. EN los cristales cortados vibre en modo de esquileo del grueso - el voltaje aplicado en la superficie que corta genera la tensión de esquileo dentro del cristal. En este ejemplo, la vibración del EN el oscilador cortado del esquileo del grueso se analiza, con énfasis sobre la respuesta mecánica del sistema en el ámbito de frecuencia. El efecto de los condensadores de serie sobre resonancia mecánica también se analiza. El adición de los condensadores de serie es una técnica común para adaptar los osciladores cristalinos.
|
Orientación |
En-corte, etc |
|
Tolerancia de ángulo |
Ángulo de la theta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Tamaño |
Redondo (3.0mm~8")/cuadrado (1.6x1.6mm~48x48m m o) más grande/SMD (1.2x2.4m m antedichos) |
|
Tolerancia del tamaño |
±0.01mm, +/-0.005mm, +/-0.0005mm, según tamaño |
|
Frecuencia |
1 megaciclo hasta 54Mhz para el fundamental del En-corte; Hasta 70Mhz grabando al agua fuerte |
|
Plano |
Por pedido: el plano será perpendicular al eje de X dentro del grado ±10 |
|
Superficie |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Pulió (óxido del cerio) y grabó al agua fuerte el Std |
|
Insinuación |
Fundamental; Tercera insinuación (3ro); Quinta insinuación (5ta) |
|
Dióptrico |
Planoconvexo: 0,5 biconvexos dióptricos dioptric~10: 10 dioptric~15 dióptricos |
|
Material |
Cristal de cuarzo cultivado |
|
Q-valor |
1.8x10^6 mínimo, 2.4x10^6 a los estándares del IEC 3.0x10^6 |
|
ECD |
㎡ máximo de 2 /c, 10/c㎡, 30/c㎡ máximo, 100/c㎡ máximo, 300/c㎡ máximo; Cuarzo barrido |
|
Inclusiones |
Ia, Ib, I, II, III grados |
|
Grado |
Barra de Z, barra de Y, o cuarzo barrido |
FAQ:
- Q: ¿Cuáles son los productos usted principalmente trabajar encendido?
: Miramos nosotros mismos como el especialista piezoeléctrico de la oblea. Somos los primeros a trabajar con solo Crystal Quartz en China hace aproximadamente 30 años. Entonces caminamos gradualmente en el campo del vidrio de LiNbO3, de LiTaO3, de cuarzo, de LGS, de CTGS etc. ¡Especialmente, si usted está buscando a un proveedor piezoeléctrico del cuarzo, somos la última opción! Exportamos millones de espacios en blanco del cuarzo cada año porque dominamos EN, los cortes del SC y de las TIC con la precisión superior del ángulo.
- Q: ¿Puede usted aceptar el arreglo para requisitos particulares del producto?
: Sí, por supuesto. Podemos fabricar según su petición. Además, somos tan experimentados con las obleas piezoeléctricas que podemos proporcionarle sugerencias relevantes si usted no es el 100% seguro sobre su opción. Además, tenemos algunas obleas estándar en existencia, comprobamos por favor con nosotros.
Control de aceptación

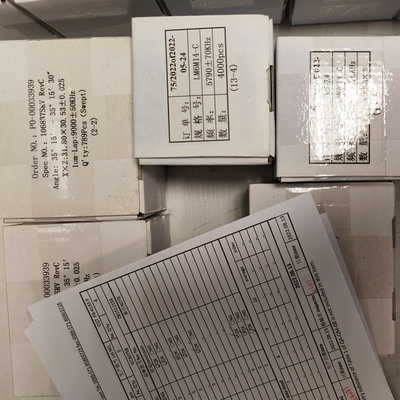

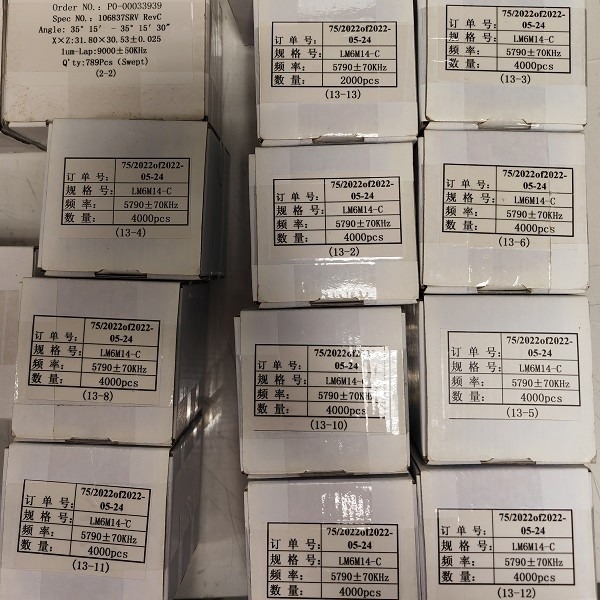

- El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
- Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
- Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
- Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
