Z X cortó cristales de la oblea LiNbO3 que echa a un lado el grado óptico polaco
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001, ISO:14001 |
| Número de modelo: | LiNbO3 (LNC) |
Pago y Envío Términos:
| Cantidad de orden mínima: | 2 PCS |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | El paquete del tarro del casete, vacío selló |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10000 PCS/Month |
|
Información detallada |
|||
| Material: | LiNbO3 Crystal Wafer | Tipo: | Grado óptico |
|---|---|---|---|
| Diámetro: | 4inch, 6inch, 8 pulgadas | Orientación: | X-corte, Z-corte |
| Grueso: | 350um, 500um | Tipo superficial: | Polaco de ambos lados |
| Aspereza: | Angstrom Ra<5 | Uso: | Dispositivo óptico |
| Resaltar: | X cortó la oblea LiNbO3,Ambos lados pulen los cristales LiNbO3,LiNbO3 óptico Crystal Wafer |
||
Descripción de producto

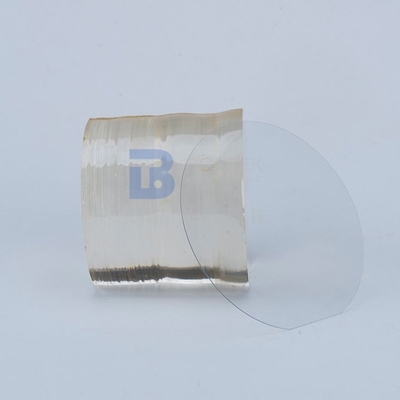

Grado óptico de la oblea de cristales del X-corte LiNbO3 del Z-corte polaco de ambos lados
La velocidad sana para las ondas longitudinales en LiNbO3 que propaga a lo largo de las hachas principales está para la Z-dirección, 7.271*10^5 cm/s; para la Y-dirección, 6.549*10^5 cm/s; y para la X-dirección, 6.580*10^5 cm/s.32, 43,44 que aplican estos valores al caso de un cristal del Y-corte LNO de 10*10*0.5 mm3, el modo extensional del grueso debe aparecer en 6,58 megaciclos. El pico observado más cercano se centra en una frecuencia levemente más baja de 6,34 megaciclos, que se pueden explicar como consecuencia del efecto de fijación con abrazadera de las hojas de Metglas. Las resonancias extensional calculadas de la longitud a lo largo de las direcciones de X y de Z (327,5 kilociclos y 363,5 kilociclos, respectivamente) se pueden atribuir a los picos observaron en 314 kilociclos y 355 kilociclos.
|
Material |
oblea de 4inch 6inch 8inch LiNbO3 LNC |
|
Orientación |
Z-corte o X-corte |
|
Final superficial |
Pulimento doble de los lados (DLP/SLP/SSP/DSP todo disponible) |
|
Grueso |
0.35m m, 0.50m m, 1.00m m |
|
TTV |
< 5=""> |
|
ARCO |
± 30um |
|
Deformación |
< 40=""> |
|
Planos de la orientación |
Muesca semi estándar |
|
Ra lateral pulido |
Ra de la aspereza<5a> |
|
Criterios laterales traseros |
Ra de la aspereza: los 0.5-1.0µm GC#1000 |
|
Redondeo del borde |
Obediente con SEMI el estándar M1.2/refiera a IEC62276 |
|
Crystal Sturucture |
Trigonal, grupo de espacio R3c, grupo 3M del punto |
|
Punto de fusión |
1253℃ |
|
Dureza de Mohs |
5 |
|
Densidad |
4.64g/cm3 |
|
Delicuescencia |
Ninguno |
|
Homogeneidad óptica |
~5x10-5/cm |
|
Gama de la transparencia |
420-5200nm |
|
Coeficiente de absorción |
~0.1%/cm @1064nm |
|
Índices refractivos @1064nm |
ne =2.146, no = 2.220@1300nm ne =2.156, no = 2.232@1064nm ne =2.203, no = 2.286@632.8nm |
|
Coeficientes de la extensión termal (en el℃ 25) |
//a, 2.0x10-6/K //a, 2.2x10-6/K |
|
Coeficientes de la conductividad termal |
38 W/m/K en 25℃ |
|
Coeficientes ópticos termales |
dno/dT =-0.874/K de x 10-6enel1.4μm dne/dT =39.073/K de x 10-6enel1.4μm |
|
Las ecuaciones de Sellmeier (λ en μm) |
ningunos 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2 ne 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
Control de aceptación
- El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
- Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
- Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
- Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
