EN solo Crystal Quartz Blank cortado 70MHz para el control de frecuencia
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:14001 |
| Número de modelo: | Solo Crystal Quartz |
Pago y Envío Términos:
| Cantidad de orden mínima: | 50 PC |
|---|---|
| Precio: | Negociable |

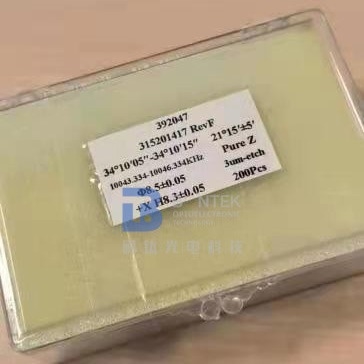

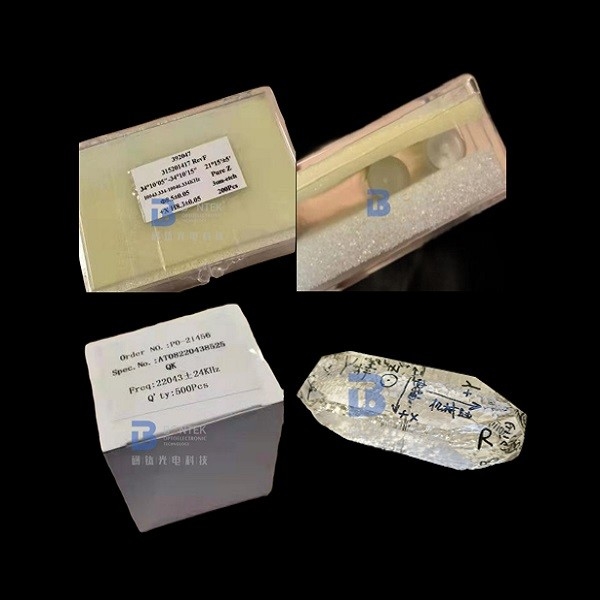

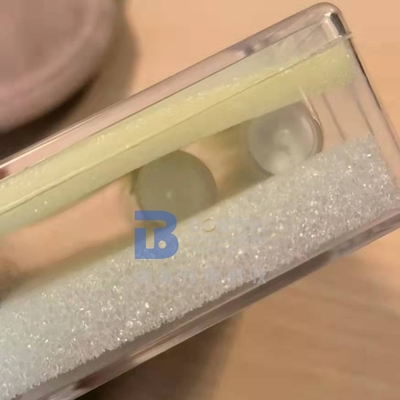

| Detalles de empaquetado: | El casete/el tarro, puso en un cartón con espuma del PE. |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 200000 PC/mes |
|
Información detallada |
|||
| Producto: | Crystal Quartz Blank | Frecuencia: | 1MHz~70MHz grabando al agua fuerte |
|---|---|---|---|
| Rotación: | Solo En-corte de la rotación | Tolerancia de ángulo: | ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
| Tamaño: | Φ8mm, 10m m; 20×20m m etc. | Ord: | Fundamental; 3ro insinuación; 5ta insinuación |
| Final superficial: | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Pulió (óxido del cerio) y grabó al agua fuerte | Dióptrico: | Plano-Plano, planoconvexo, biconvexo |
| Resaltar: | Solo cuarzo Crystal Blanks,EN los espacios en blanco cortados del cuarzo,Espacios en blanco del cuarzo para el control de frecuencia |
||
Descripción de producto
EN EL SC corte la rotación simple o doble estándar de Crystal Round Blanks IEEE del cuarzo para TCXO

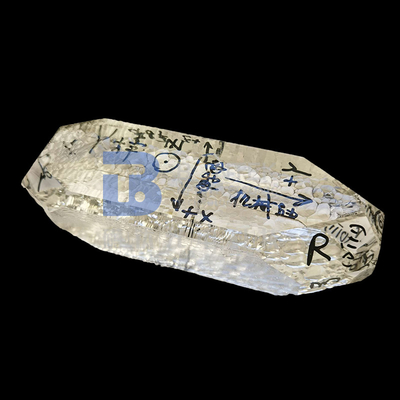

Los espacios en blanco cultivados de Crystal Quartz se hacen de barras artificial crecidas alfa derechas del cristal de cuarzo. Las barras cristalinas cultivadas son utilizadas para fabricar los componentes piezoeléctricos para los usos como la sincronización, el control de frecuencia y selección de la frecuencia.
BonTek tiene QSC41L EFG de Berlín para hacer control del ángulo. Puede trabajar en los cortes de las TIC, del SC y de FC para la medida y la clasificación del ángulo. Proporcionamos los espacios en blanco cristalinos de cuarzo en todos los formatos estándares: Ronda, cuadrado, SMD, tira, plano-plano, contorneado, traslapado, y pulido. Más usados son En-corte y placas del SC-corte con torlerance muy estricto del ángulo. Compruebe por favor debajo de nuestras capacidades detalladas.
|
Orientación |
En-corte, etc |
|
Tolerancia de ángulo |
Ángulo de la theta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Tamaño |
Redondo (3.0mm~8")/cuadrado (1.6x1.6mm~48x48m m o) más grande/SMD (1.2x2.4m m antedichos) |
|
Tolerancia del tamaño |
±0.01mm, +/-0.005mm, +/-0.0005mm, según tamaño |
|
Frecuencia |
1 megaciclo hasta 54Mhz para el fundamental del En-corte; Hasta 70Mhz grabando al agua fuerte |
|
Plano |
Por pedido: el plano será perpendicular al eje de X dentro del grado ±10 |
|
Superficie |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Pulió (óxido del cerio) y grabó al agua fuerte el Std |
|
Insinuación |
Fundamental; Tercera insinuación (3ro); Quinta insinuación (5ta) |
|
Dióptrico |
Planoconvexo: 0,5 biconvexos dióptricos dioptric~10: 10 dioptric~15 dióptricos |
|
Material |
Cristal de cuarzo cultivado |
|
Q-valor |
1.8x10^6 mínimo, 2.4x10^6 a los estándares del IEC 3.0x10^6 |
|
ECD |
㎡ máximo de 2 /c, 10/c㎡, 30/c㎡ máximo, 100/c㎡ máximo, 300/c㎡ máximo; Cuarzo barrido |
|
Inclusiones |
Ia, Ib, I, II, III grados |
|
Grado |
Barra de Z, barra de Y, o cuarzo barrido |
FAQ:
- Q: ¿Cuáles son los productos usted principalmente trabajar encendido?
: Miramos nosotros mismos como el especialista piezoeléctrico de la oblea. Somos los primeros a trabajar con solo Crystal Quartz en China hace aproximadamente 30 años. Entonces caminamos gradualmente en el campo del vidrio de LiNbO3, de LiTaO3, de cuarzo, de LGS, de CTGS etc. ¡Especialmente, si usted está buscando a un proveedor piezoeléctrico del cuarzo, somos la última opción! Exportamos millones de espacios en blanco del cuarzo cada año porque dominamos EN, los cortes del SC y de las TIC con la precisión superior del ángulo.
- Q: ¿Puede usted aceptar el arreglo para requisitos particulares del producto?
: Sí, por supuesto. Podemos fabricar según su petición. Además, somos tan experimentados con las obleas piezoeléctricas que podemos proporcionarle sugerencias relevantes si usted no es el 100% seguro sobre su opción. Además, tenemos algunas obleas estándar en existencia, comprobamos por favor con nosotros.
Control de aceptación
- El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
- Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
- Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
- Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
