Osciladores piezoeléctricos de las obleas LGS Crystal For Filters Resonators And de Langasite
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001, ISO:14001 |
| Número de modelo: | Obleas de Langasite |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 PCS |
|---|---|
| Precio: | Negociable |

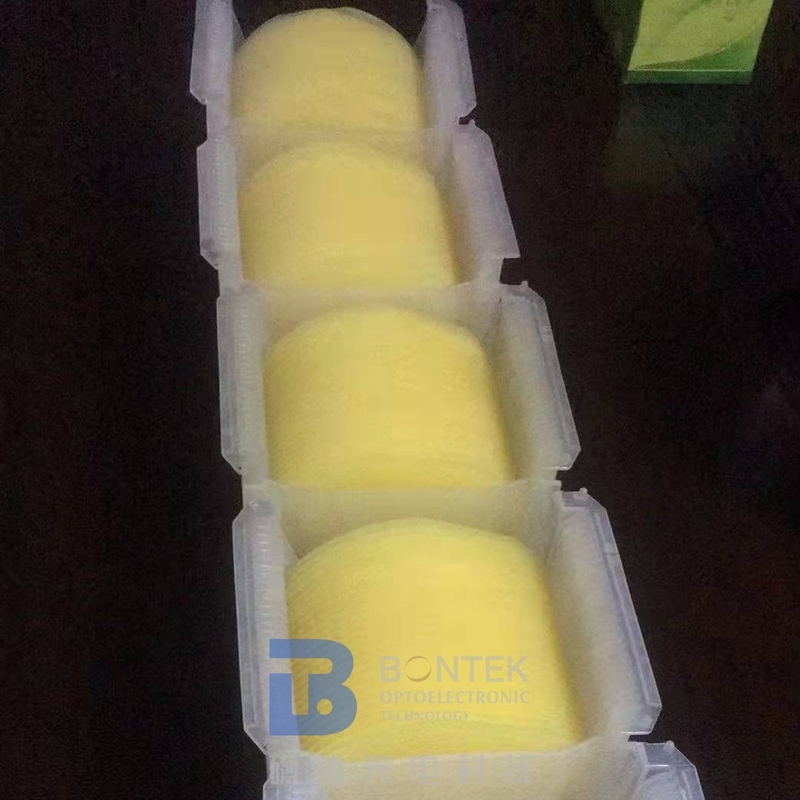

| Detalles de empaquetado: | El paquete del tarro del casete, vacío selló |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 5000 PC/mes |
|
Información detallada |
|||
| Material: | Obleas de Langasite | Factor de acoplamiento electromecánico: | 15,8 |
|---|---|---|---|
| Frecuencia que espacia Δf, %: | 0.90 | Corte 1: | 138.5° |
| Corte 2: | 26.7° | Diámetro/tamaño: | 100m m ±0.25mm |
| Grueso: | 0.5m m ±0.03mm | TFC, ×10-6/â: | 1,6 |
| Resaltar: | Obleas piezoeléctricas de Langasite,cristal de 100m m LGS,obleas de 0.5m m Langasite |
||
Descripción de producto
Obleas piezoeléctricas LGS Crystal Designesd For Filters Resonators de Langasite y osciladores

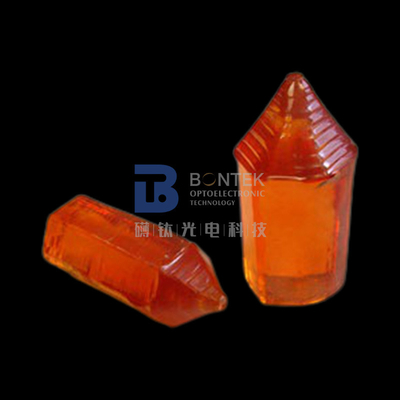

El cristal de LGS es un cristal multifuncional. La interacción entre el efecto electróptico y la rotación óptica en el cristal funcional se ha considerado y se ha estudiado, y puede ser utilizada como cristal electróptico.
El uso más prometedor del langasite cristalino es substratos piezoeléctricos para los filtros que actúan ambos en las ondas a granel (BAW) y las ondas superficiales (SIERRA). Las propiedades piezoeléctricas básicas de diversos cristales que actúan en las ondas a granel se representan y se comparan en beow de la tabla.
Los cristales de Langasite pertenecen a los materiales piezoelecrictric con el valor del coeficiente de acoplamiento electromecánico, que es, intermedio entre este coeficiente de un cristal de cuarzo y el del tantalite del litio. El uso cristalino de Langasite permite realizar los filtros con las bandas de paso relativas de 0,3 a 0,85% y también diseñar resonadores con el espaciamiento de la resonancia de 0,8% para los nuevos tipos de osciladores controlados de la frecuencia.
|
Producto |
Estándar, milímetros (adentro.) |
|
Oblea de LGS
|
Corte: Para la SIERRA: (yxlt) 48,5o/26.3o y (yxlt) 50,1o/25.5o (LGS) Para BAW: oY 1,5oY y 3 (LGS y LGT) Diámetro: 76,2 (3,0). Grueso: 0,5 (0,02) Final: Parte delantera pulida. Parte trasera traslapada Paralelismo: los 5µm Otros tamaños reflejaron en especificaciones del cliente |
|
Placa/bloque de LGS
|
Corte: Para la SIERRA: (yxlt) 48,5o/26.3o y (yxlt) 50,1o/25.5o Para BAW: oY 1,5oY y 3 (LGS y LGT) L: 10 ~ 40 (0,4 ~ 1,6); W: 10 ~ 50 (0,4 ~ 2,0); T: 0,25 ~ 1,0 (0,01 ~ 0,04) Final: Parte delantera pulida. Paralelismo: µm 5 Otros tamaños reflejaron en especificaciones del cliente |
|
Anillo de LGS/LGT
|
Corte: X Identificación: 1,5 ~ 10,0 (0,06 ~ 0,4) OD: 5,0 ~ 20 (0,2 ~ 0,8). T: 0,2 ~ 1,0 (0,008 ~ 0,04) Final: Traslapado/pulido. Paralelismo: µm 5. Electrodos de rociadura: Cr-Au Otros tamaños reflejaron en especificaciones del cliente |
|
Cristales |
Factor de acoplamiento electromecánico K, % (BAW) | Frecuencia que espacia Δf, % | Q-factor Q, ×103 | Coeficiente TFC, ×10-6/â de la frecuencia de la temperatura |
|
Cuarzo SiO2 |
7,0 | 0,25 | 100 | 0,5 |
|
Langasite La3GA5SiO14 |
15,8 | 0,90 | 50 | 1,6 |
|
Tetraborato del litio Li2B4O7 |
24,0 | 4,00 | 10 | 6,0 |
|
Tantalato del litio LiTaO3 |
47,0 | 7,00 | 2 | 4,0 |
FAQ:
- Q: ¿Cuáles son los productos usted principalmente trabajar encendido?
: Miramos nosotros mismos como el especialista piezoeléctrico de la oblea. Somos los primeros a trabajar con solo Crystal Quartz en China hace aproximadamente 30 años. Entonces caminamos gradualmente en el campo del vidrio de LiNbO3, de LiTaO3, de cuarzo, de LGS, de CTGS etc. ¡Especialmente, si usted está buscando a un proveedor piezoeléctrico del cuarzo, somos la última opción! Externalizamos millones de espacios en blanco del cuarzo cada año porque dominamos EN, los cortes del SC y de las TIC con la precisión superior del ángulo.
- Q: ¿Puede usted aceptar el arreglo para requisitos particulares del producto?
: Sí, por supuesto. Podemos fabricar según su petición. Además, somos tan experimentados con las obleas piezoeléctricas que podemos proporcionarle sugerencias relevantes si usted no es el 100% seguro sobre su opción. Además, tenemos algunas obleas estándar en existencia, comprobamos por favor con nosotros.
- Q: ¿Puede usted entregar las mercancías vía nuestro agente del mensajero?
: Sí, le sugeriríamos para ir con el agente del mensajero que usted es el más familiar con (DHL, Fedex, UPS etc.). Podemos enviar vía su cuenta. Y, por supuesto, embalaremos los productos con seguridad en tamaño aceptable para ayudarle a ahorrar el coste de envío. Si usted nos necesita tomar el cuidado de la carga, no es también un problema. También tenemos buen descuento con las compañías de mensajero internacionales.
- Q: ¿Cómo puede usted garantizarnos consigue lo que queremos con seguridad?
: Los productos de la oblea son frágiles y a veces costosos. La cosa pasada, como el fabricante, queremos ver somos los productos que hacemos fuimos dañados durante mensajero. Como consecuencia, embalaremos las obleas adecuadamente y las pondremos en un cartón apropiado llenado de la esponja del almacenador intermediario. Sin embargo, los accidentes son inevitables a veces. Así pues, siga por favor “los pasos del control de aceptación” mostrados en los dibujos abajo. Si haber sucedido indeseado, nosotros da el relleno o lo devuelve si usted sigue los pasos de comprobación.
Control de aceptación
- El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
- Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
- Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
- Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
