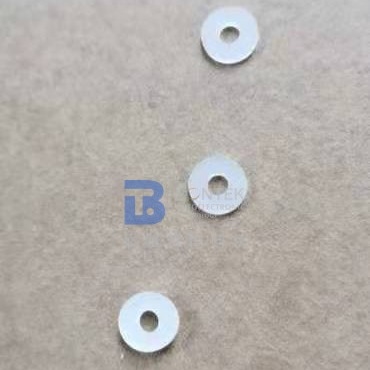

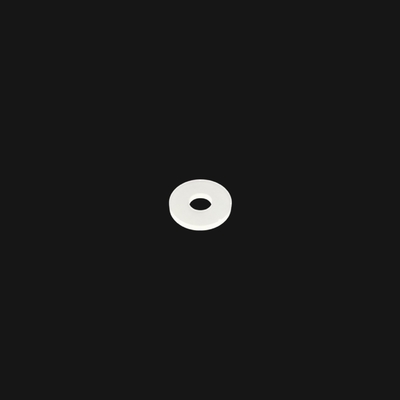

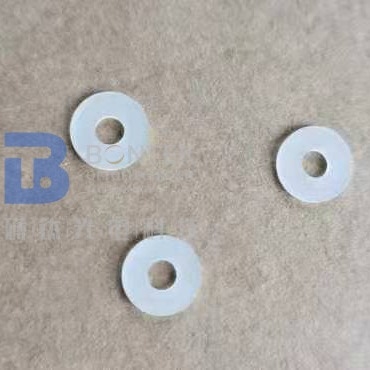

Z-corte piezoeléctrico 36Y-cut de Ring Shape Orientation de la oblea del niobato del litio
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001, ISO:14001 |
| Número de modelo: | Niobato del litio (LiNbO3) |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 PCS |
|---|---|
| Precio: | Negociable |

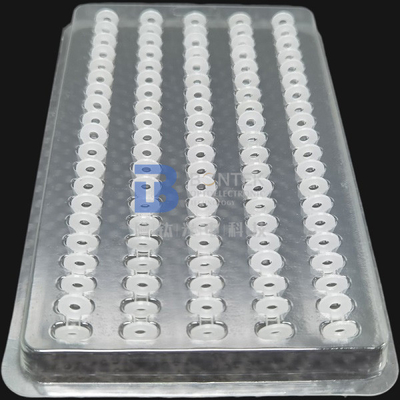

| Detalles de empaquetado: | El paquete del tarro del casete, vacío selló |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100000 piezas/mes |
|
Información detallada |
|||
| Tipo de producto: | Anillo piezoeléctrico LiNbO3 | carácter: | Grado óptico/SAW |
|---|---|---|---|
| Corte de orientación: | X, Z, 36Y, etc | Diámetro de salida: | 5 mm ~ 150 mm |
| Diámetro interior.: | 2 mm ~ 100 mm | Grueso: | 0,35 mm / 0,5 mm / 1,0 mm / 5,00 mm |
| Tipo superficial: | Pulido de doble cara, Lapeado de doble cara | Rugosidad Ra: | Ra <1nm, Ra 0.2~0.7um |
| Resaltar: | Z-corte de la oblea del niobato del litio,oblea piezoeléctrica de 100m m,Oblea 36Y-cut del niobato del litio |
||
Descripción de producto
Z-corte piezoeléctrico modificado para requisitos particulares 36Y-cut de Ring Shape Orientation de la oblea del niobato del litio
El cristal del niobato del litio tiene las ventajas del alto coeficiente electróptico, de la ventana transparente óptica ancha y de la alta calidad óptica. El cristal del niobato del litio es el material preferido para la modulación óptica y la modulación de Q en bandas del infrarrojo cercano e infrarrojas. Para el modulador electróptico, la birrefringencia residual del z-corte cero cristalino de los objetos expuestos y la birrefringencia residual no nula del X-corte a lo largo de la dirección de la propagación ligera, con el coeficiente electróptico eficaz máximo. Para los interruptores de Q, el cristal es típicamente z-corte, con la birrefringencia residual cero y un campo eléctrico transversal actuando en dirección de la propagación ligera. El anillo piezoeléctrico en LN tiene una desventaja a las altas tarifas de la repetición, pero esta desventaja se puede superar hasta cierto punto por un diseño que humedece piezoeléctrico apropiado.
BonTek puede modificar LiNbO3 o el anillo piezoeléctrico del cristal para requisitos particulares de cuarzo para usted. Fabricamos decenas de miles de estos anillos piezoeléctricos para varias compañías en todo el mundo por los últimos 20 años.
|
Material |
LiNbO3 oblea, anillo piezoeléctrico |
|
Orientación |
X / /Y64 °/Y128 ° Z/Y36 °/YZ/YX o modificado para requisitos particulares |
|
Diámetro externo |
5m m ~ 150m m |
|
Diámetro interno |
2m m ~ 100m m |
|
Final superficial |
Pulimento simple o doble de los lados (DLP/SLP/SSP/DSP todo disponible) |
|
Grueso |
0.35 / 0,50/1,00/3,00 + milímetro |
|
TTV |
< 1=""> |
|
ARCO |
± (los 25µm ~40um) |
|
Deformación |
<> |
| Limpieza
|
Sitio limpio de la clase 1000 |
|
PLTV (<0> |
<1> ≥el98%(5mm*5m m)conelbordede2m mexcluido |
|
Borde |
Compl't con SEMI M1.2@with GC800# .regular en C mecanografió |
|
Planos |
disponible, por la petición |
|
Ra lateral pulido |
Ra de la aspereza<> |
|
Criterios laterales traseros |
Ra de la aspereza: los 0.5-1.0µm GC#1000 |
|
Redondeo del borde |
Obediente con SEMI el estándar M1.2/refiera a IEC62276 |
|
Grietas, marcas de la sierra, manchas |
Ninguno |
|
Fórmula compuesta |
LiNbO3 |
|
Peso molecular |
147,85 |
|
Punto de fusión |
°C 1250 |
|
Densidad |
4,64 g/cm3 |
|
Solubilidad en H2O |
Insoluble |
|
Índice de refracción |
ningunos 2,30, ne 2,21 (589,2 nanómetro, °C) 25 |
|
Crystal Phase/estructura |
Trigonal |
|
Conductividad termal |
5,6 W/m·K |
|
Material |
Grado (piezoeléctrico/óptico) de solo Crystal Quartz Blanks |
|
Q-valor sintético |
1.8×10^6 mínimo, 2.4×10^6, 3.0×10^6 (estándares del IEC) |
|
Densidad del canal del grabado de pistas (ECD) |
2/cm2, 10/cm2s, 30/cm2s, 100/cm2s, 300/cm2; Cuarzo barrido (estándares del IEC) |
|
Densidad de las inclusiones |
Ia, Ib, I, II, III grados (estándares del IEC) |
|
Ángulo de corte |
X / Y/Z/AT32°/33°/35°/36°/BT/ST42.75° etc. |
|
Diámetro externo |
3m m ~ 200m m |
|
Diámetro interno |
1m m ~ 100m m |
|
Grueso |
0.1m m ~ 10m m |
|
Plano de la orientación |
Como sea necesario, o lápiz marcado |
|
Final superficial |
El lado traslapado, doble lateral doble pulió |
|
Ra lateral pulido |
<0> |
|
Criterios laterales traseros |
El general es los 0.2-0.5µm o modificado para requisitos particulares tan |
FAQ:
- Q: ¿Cuáles son los productos usted principalmente trabajar encendido?
: Miramos nosotros mismos como el especialista piezoeléctrico de la oblea. Somos los primeros a trabajar con solo Crystal Quartz en China hace aproximadamente 30 años. Entonces caminamos gradualmente en el campo del vidrio de LiNbO3, de LiTaO3, de cuarzo, de LGS, de CTGS etc. ¡Especialmente, si usted está buscando a un proveedor piezoeléctrico del cuarzo, somos la última opción! Externalizamos millones de espacios en blanco del cuarzo cada año porque dominamos EN, los cortes del SC y de las TIC con la precisión superior del ángulo.
- Q: ¿Puede usted aceptar el arreglo para requisitos particulares del producto?
: Sí, por supuesto. Podemos fabricar según su petición. Además, somos tan experimentados con las obleas piezoeléctricas que podemos proporcionarle sugerencias relevantes si usted no es el 100% seguro sobre su opción. Además, tenemos algunas obleas estándar en existencia, comprobamos por favor con nosotros.
- Q: ¿Puede usted entregar las mercancías vía nuestro agente del mensajero?
: Sí, le sugeriríamos para ir con el agente del mensajero que usted es el más familiar con (DHL, Fedex, UPS etc.). Podemos enviar vía su cuenta. Y, por supuesto, embalaremos los productos con seguridad en tamaño aceptable para ayudarle a ahorrar el coste de envío. Si usted nos necesita tomar el cuidado de la carga, no es también un problema. También tenemos buen descuento con las compañías de mensajero internacionales.
- Q: ¿Cómo puede usted garantizarnos consigue lo que queremos con seguridad?
: Los productos de la oblea son frágiles y a veces costosos. La cosa pasada, como el fabricante, queremos ver somos los productos que hacemos fuimos dañados durante mensajero. Como consecuencia, embalaremos las obleas adecuadamente y las pondremos en un cartón apropiado llenado de la esponja del almacenador intermediario. Sin embargo, los accidentes son inevitables a veces. Así pues, siga por favor “los pasos del control de aceptación” mostrados en los dibujos abajo. Si haber sucedido indeseado, nosotros da el relleno o lo devuelve si usted sigue los pasos de comprobación.
Control de aceptación
- El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
- Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
- Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
- Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
