Z-corte piezoeléctrico de Ring Wafer Orientation del niobato del litio o 36Y-cut
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001, ISO:14001 |
| Número de modelo: | Oblea de niobato de litio |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 PCS |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | El paquete del tarro del casete, vacío selló |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10000 PC/mes |
|
Información detallada |
|||
| Producto: | Anillo de oblea de niobato de litio | Grado: | Grado óptico/SAW |
|---|---|---|---|
| Tipo de corte: | X, Z, 36Y, etc | Fuera de dia.: | 5 mm ~ 150 mm |
| Diámetro interior.: | 2 mm ~ 100 mm | Grueso: | 0,35 mm / 0,5 mm / 1,0 mm / 3,0 mm |
| Tipo superficial: | DSP, SSP, traslapando | Rugosidad Ra: | Ra<0.5nm |
| Resaltar: | 3.0m m Ring Wafer piezoeléctrico,oblea de la SIERRA de 150m m,100m m Ring Wafer piezoeléctrico |
||
Descripción de producto

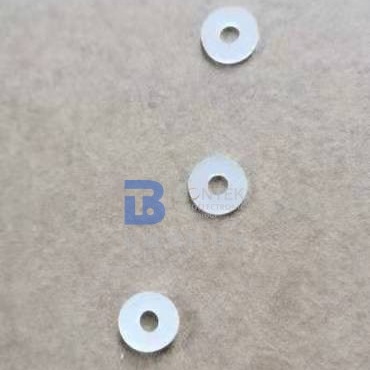

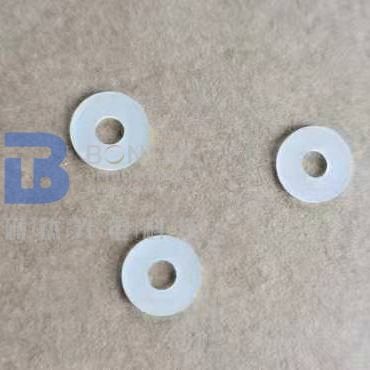

Z-corte piezoeléctrico modificado para requisitos particulares de Ring Wafer Orientation del niobato del litio o 36Y-cut
El cristal del niobato del litio (LiNbO3, LN) es un cristal uniaxial negativo y es uno de los materiales ópticos lo más completo posible caracterizados. El cristal de LN tiene una amplia gama de transparencia en la luz visible y mediados de-infrarroja y la buena estabilidad química y mecánica, que se pueden utilizar como material birrefringente infrarrojo.
El cristal de LN (niobato del litio) tiene muchas ventajas tales como alto coeficiente electróptico, ventana óptica ancha de la transparencia y alto cristal óptico de la calidad. El cristal de LN (niobato del litio) es el material preferido para la modulación y el Q-interruptor ópticos en bandas del infrarrojo cercano e infrarrojas. Para el modulador electróptico, el cristal realiza la birrefringencia residual cero a lo largo de la dirección de la propagación ligera con el Z-corte, o el coeficiente electróptico eficaz residual no nulo del birrefringencia y máximo con el X-corte. Para los Q-interruptores, el cristal es típicamente Z-corte, con la birrefringencia residual cero y un campo eléctrico transversal aplicado en dirección de la propagación ligera. El anillo piezoeléctrico en LN tiene un defecto a las altas tarifas de la repetición, pero este defecto se puede superar hasta cierto punto por diseño que humedece piezoeléctrico apropiado.
|
Material |
LiNbO3 oblea, anillo piezoeléctrico |
|
Orientación |
X / /Y64 °/Y128 ° Z/Y41 °/YZ/YX o modificado para requisitos particulares |
|
Diámetro externo |
5m m ~ 150m m |
|
Diámetro interno |
2m m ~ 100m m |
|
Final superficial |
Pulimento simple o doble de los lados (DLP/SLP/SSP/DSP todo disponible) |
|
Grueso |
0.35 / 0,50/1,00/3,00 + milímetro |
|
TTV |
< 1=""> |
|
ARCO |
± (los 25µm ~40um) |
|
Deformación |
<> |
|
LTV (5mmx5m m) |
<1> |
|
PLTV (<0> |
≥el98%(5mm*5m m)conelbordede2m mexcluido |
|
Borde |
Compl't con SEMI M1.2@with GC800# .regular en C mecanografió |
|
Planos de la orientación |
disponible, por la petición |
|
Ra lateral pulido |
Ra de la aspereza<> |
|
Criterios laterales traseros |
Ra de la aspereza: los 0.5-1.0µm GC#1000 |
|
Redondeo del borde |
Obediente con SEMI el estándar M1.2/refiera a IEC62276 |
|
Grietas, marcas de la sierra, manchas |
Ninguno |
FAQ:
- Q: ¿Cuáles son los productos usted principalmente trabajar encendido?
: Miramos nosotros mismos como el especialista piezoeléctrico de la oblea. Somos los primeros a trabajar con solo Crystal Quartz en China hace aproximadamente 30 años. Entonces caminamos gradualmente en el campo del vidrio de LiNbO3, de LiTaO3, de cuarzo, de LGS, de CTGS etc. ¡Especialmente, si usted está buscando a un proveedor piezoeléctrico del cuarzo, somos la última opción! Externalizamos millones de espacios en blanco del cuarzo cada año porque dominamos EN, los cortes del SC y de las TIC con la precisión superior del ángulo.
- Q: ¿Puede usted aceptar el arreglo para requisitos particulares del producto?
: Sí, por supuesto. Podemos fabricar según su petición. Además, somos tan experimentados con las obleas piezoeléctricas que podemos proporcionarle sugerencias relevantes si usted no es el 100% seguro sobre su opción. Además, tenemos algunas obleas estándar en existencia, comprobamos por favor con nosotros.
- Q: ¿Puede usted entregar las mercancías vía nuestro agente del mensajero?
: Sí, le sugeriríamos para ir con el agente del mensajero que usted es el más familiar con (DHL, Fedex, UPS etc.). Podemos enviar vía su cuenta. Y, por supuesto, embalaremos los productos con seguridad en tamaño aceptable para ayudarle a ahorrar el coste de envío. Si usted nos necesita tomar el cuidado de la carga, no es también un problema. También tenemos buen descuento con las compañías de mensajero internacionales.
Control de aceptación
- El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
- Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
- Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
- Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
