Z-corte piezoeléctrico de Ring Wafer Orientation del niobato del litio o 36Y-cut
Datos del producto:
Lugar de origen: | CHINA |
Nombre de la marca: | BonTek |
Certificación: | ISO:9001, ISO:14001 |
Número de modelo: | Niobato del litio (LiNbO3) |
Pago y Envío Términos:
Cantidad de orden mínima: | 5 PCS |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | El paquete del tarro del casete, vacío selló |
Tiempo de entrega: | 1-4 semanas |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 10000 PC/mes |
Información detallada |
|||
Producto: | Anillo de la oblea LiNbO3 | Grado: | Óptico/SIERRA |
---|---|---|---|
Ángulo de corte: | X, Z, 36Y, etc | Diámetro externo.: | 5 mm ~ 150 mm |
Diámetro interior.: | 2 mm ~ 100 mm | Grueso: | 0.35 / 0,50/1,00/3,00 + milímetro |
Superficie: | DSP, SSP, traslapando | Rugosidad Ra: | <1nm> |
Alta luz: | SIERRA Ring Wafer piezoeléctrico,Oblea del niobato del litio del Z-corte,36Y-Cut Ring Wafer piezoeléctrico |
Descripción de producto

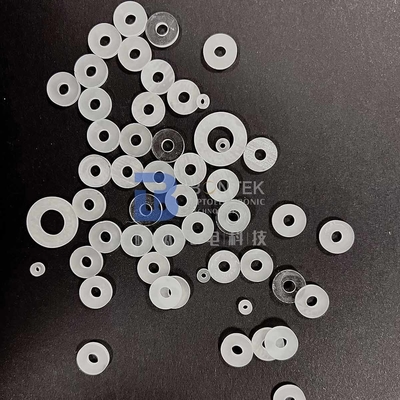

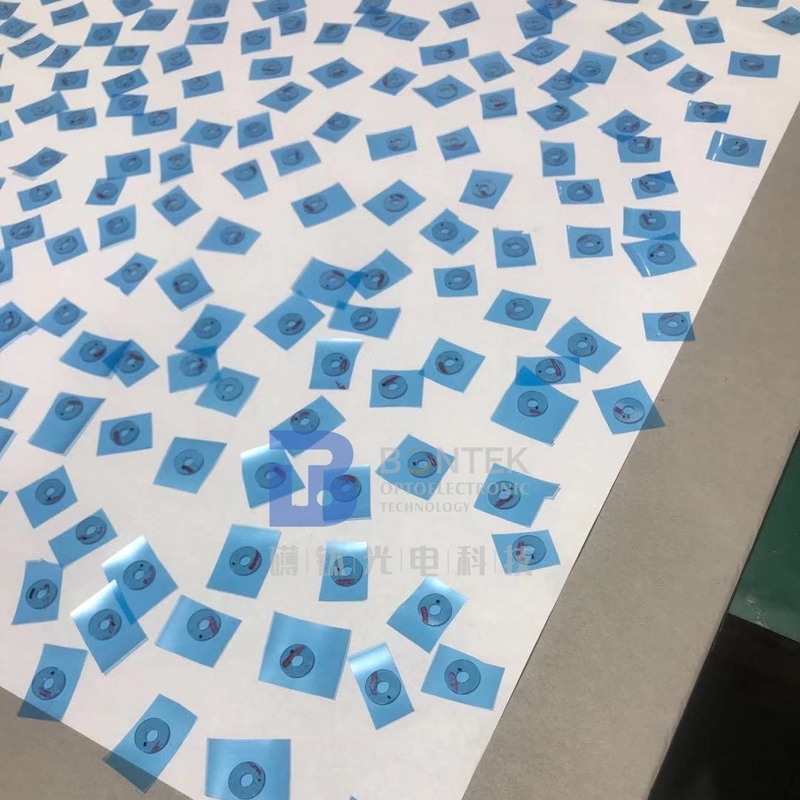

Z-corte piezoeléctrico de Ring Wafer Orientation del niobato del litio o 36Y-cut

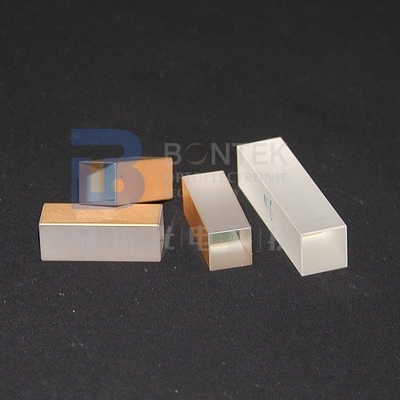

El cristal del niobato del litio (LiNbO3, LN) es un cristal uniaxial negativo y es uno de los materiales ópticos lo más completo posible caracterizados. El cristal de LN tiene una amplia gama de transparencia en la luz visible y mediados de-infrarroja y la buena estabilidad química y mecánica, que se pueden utilizar como material birrefringente infrarrojo.
El cristal de LN (niobato del litio) tiene muchas ventajas tales como alto coeficiente electróptico, ventana óptica ancha de la transparencia y alto cristal óptico de la calidad. El cristal de LN (niobato del litio) es el material preferido para la modulación y el Q-interruptor ópticos en bandas del infrarrojo cercano e infrarrojas. Para el modulador electróptico, el cristal realiza la birrefringencia residual cero a lo largo de la dirección de la propagación ligera con el Z-corte, o el coeficiente electróptico eficaz residual no nulo del birrefringencia y máximo con el X-corte. Para los Q-interruptores, el cristal es típicamente Z-corte, con la birrefringencia residual cero y un campo eléctrico transversal aplicado en dirección de la propagación ligera. El anillo piezoeléctrico en LN tiene un defecto a las altas tarifas de la repetición, pero este defecto se puede superar hasta cierto punto por diseño que humedece piezoeléctrico apropiado.
Material |
LiNbO3 oblea, anillo piezoeléctrico |
Orientación |
X / /Y64 °/Y128 ° Z/Y41 °/YZ/YX o modificado para requisitos particulares |
Diámetro externo |
5m m ~ 150m m |
Diámetro interno |
2m m ~ 100m m |
Final superficial |
Pulimento simple o doble de los lados (DLP/SLP/SSP/DSP todo disponible) |
Grueso |
0.35 / 0,50/1,00/3,00 + milímetro |
TTV |
< 1=""> |
ARCO |
± (los 25µm ~40um) |
Deformación |
<> |
LTV (5mmx5m m) |
<1> |
PLTV (<0> |
≥el98%(5mm*5m m)conelbordede2m mexcluido |
Borde |
Compl't con SEMI M1.2@with GC800# .regular en C mecanografió |
Planos de la orientación |
disponible, por la petición |
Ra lateral pulido |
Ra de la aspereza<> |
Criterios laterales traseros |
Ra de la aspereza: los 0.5-1.0µm GC#1000 |
Redondeo del borde |
Obediente con SEMI el estándar M1.2/refiera a IEC62276 |
Grietas, marcas de la sierra, manchas |
Ninguno |
Alcance de transmisión |
0.32 - 5.2um (grueso 6m m) |
Índice de refracción |
no=2.237, ne=2.158 @633nm |
Pérdida de reflexión |
14,6% @633nm |
Punto de fusión (℃) |
1250 |
Densidad (g/cm3) |
4,64 |
Dureza |
5 (Mohs) |
Módulo de Young |
170 GPa |
Coeficiente no lineal |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
Módulo del esquileo |
68 PGa |
Módulo a granel |
112 GPa |
Extensión termal |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
FAQ:
- Q: ¿Cuáles son los productos usted principalmente trabajar encendido?
: Miramos nosotros mismos como el especialista piezoeléctrico de la oblea. Somos los primeros a trabajar con solo Crystal Quartz en China hace aproximadamente 30 años. Entonces caminamos gradualmente en el campo del vidrio de LiNbO3, de LiTaO3, de cuarzo, de LGS, de CTGS etc. ¡Especialmente, si usted está buscando a un proveedor piezoeléctrico del cuarzo, somos la última opción! Externalizamos millones de espacios en blanco del cuarzo cada año porque dominamos EN, los cortes del SC y de las TIC con la precisión superior del ángulo.
- Q: ¿Puede usted aceptar el arreglo para requisitos particulares del producto?
: Sí, por supuesto. Podemos fabricar según su petición. Además, somos tan experimentados con las obleas piezoeléctricas que podemos proporcionarle sugerencias relevantes si usted no es el 100% seguro sobre su opción. Además, tenemos algunas obleas estándar en existencia, comprobamos por favor con nosotros.
- Q: ¿Puede usted entregar las mercancías vía nuestro agente del mensajero?
: Sí, le sugeriríamos para ir con el agente del mensajero que usted es el más familiar con (DHL, Fedex, UPS etc.). Podemos enviar vía su cuenta. Y, por supuesto, embalaremos los productos con seguridad en tamaño aceptable para ayudarle a ahorrar el coste de envío. Si usted nos necesita tomar el cuidado de la carga, no es también un problema. También tenemos buen descuento con las compañías de mensajero internacionales.
- Q: ¿Cómo puede usted garantizarnos consigue lo que queremos con seguridad?
: Los productos de la oblea son frágiles y a veces costosos. La cosa pasada, como el fabricante, queremos ver somos los productos que hacemos fuimos dañados durante mensajero. Como consecuencia, embalaremos las obleas adecuadamente y las pondremos en un cartón apropiado llenado de la esponja del almacenador intermediario. Sin embargo, los accidentes son inevitables a veces. Así pues, siga por favor “los pasos del control de aceptación” mostrados en los dibujos abajo. Si haber sucedido indeseado, nosotros da el relleno o lo devuelve si usted sigue los pasos de comprobación.
- Q: ¿Podemos visitar su fábrica?
: Seguro. La inspección de fábrica es importante para la compra de la gran cantidad y la cooperación a largo plazo. La discusión cara a cara es con lo que nosotros sobre todo confiados. Durante los últimos años, los nombres conocidos en todo el mundo han atestiguado nuestro progreso en la acumulación de la fábrica. Actualmente, debido al pandémico Covid-19, también teníamos la experiencia de la videoconferencia con los compradores globales.
Control de aceptación
- El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
- Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
- Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
- Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
