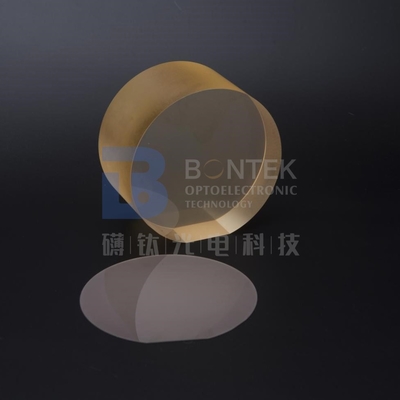

8 oblea de la pulgada LiNbO3 128 grados de Y-corte y Z-corte para los dispositivos de onda acústica superficial
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001, ISO:14001 |
| Número de modelo: | Niobato del litio (LiNbO3) |
Pago y Envío Términos:
| Cantidad de orden mínima: | 2 PCS |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | El paquete del tarro del casete, vacío selló |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10000 PC/mes |
|
Información detallada |
|||
| Material: | Oblea LiNbO3 | Grado: | SIERRA, Óptica |
|---|---|---|---|
| Diámetro: | 8 pulgadas | Orientación: | Corte en Z, corte en Y 128 |
| Grueso: | 350um, 500um, 1000um | Superficie: | DSP, SSP |
| Aspereza: | Ra<1nm | Uso: | Filtro SAW, Transductor ultrasónico |
| Alta luz: | 8 oblea de la pulgada LiNbO3,Oblea del niobato del litio de la SIERRA,Oblea óptica LiNbO3 |
||
Descripción de producto
Diámetro grande obleas 128°Y-cut de 8 pulgadas LiNbO3 y Z-corte para los dispositivos de onda acústica superficial
El niobato del litio (LiNbO3) es cristal translúcido descolorido o levemente amarillento, con la estructura hexagonal de R3C, densidad de 4.64×10^3kg/m3, dureza de 5~5.5, punto de fusión de 1253℃, temperatura de Mohs de curie en 1210℃. Cristal del niobato del litio el solo es una clase de ferroeléctrico con el alto coeficiente de acoplamiento electromecánico y la pérdida baja de la propagación, que se pueden utilizar para hacer los dispositivos de la onda acústica superficial (SIERRA) con el ancho de banda el hasta 50%. Las propiedades de la onda acústica superficial (SIERRA) de los solos materiales cristalinos LiNbO3 están estrechamente vinculadas a su dirección de la orientación y de la propagación. Según la diversa dirección cortada del ángulo y de la propagación, su velocidad de la propagación de la SIERRA es 3400~4000m/s, el coeficiente de acoplamiento electromecánico es 0%~5.6%, y el coeficiente de temperatura es -1.1~-95.6 (10^-6/℃).
El objetivo de desarrollo del niobato del litio (LiNbO3) pues la SIERRA de la siguiente generación y el material óptico es siempre producir las obleas de un diámetro más grande para cumplir los requisitos del fabricante. ¡BonTek ve la tendencia y comparte el valor, introduciendo las obleas de 8 pulgadas LN para 128°Y-cut y el Z-corte, las obleas de 6 pulgadas LN para todos los ángulos cortados!
|
Material |
8" oblea del niobato del litio |
|
Orientación |
Z-corte o Y128°-cut |
|
Final superficial |
Pulimento simple o doble de los lados (DLP/SLP/SSP/DSP todo disponible) |
|
Grueso |
0.35m m, 0.50m m, 1.00m m |
|
TTV |
< 5=""> |
|
ARCO |
± 40um |
|
Deformación |
< 80=""> |
|
Planos de la orientación |
Muesca semi estándar |
|
Ra lateral pulido |
Ra de la aspereza<10a> |
|
Criterios laterales traseros |
Ra de la aspereza: los 0.5-1.0µm GC#1000 |
|
Redondeo del borde |
Obediente con SEMI el estándar M1.2/refiera a IEC62276 |
|
Crystal Sturucture |
Trigonal, grupo de espacio R3c, grupo 3M del punto |
|
Punto de fusión |
1253℃ |
|
Dureza de Mohs |
5 |
|
Densidad |
4.64g/cm3 |
|
Delicuescencia |
Ninguno |
|
Homogeneidad óptica |
~5x10-5/cm |
|
Gama de la transparencia |
420-5200nm |
|
Coeficiente de absorción |
~0.1%/cm @1064nm |
|
Índices refractivos @1064nm |
ne =2.146, no = 2.220@1300nm ne =2.156, no = 2.232@1064nm ne =2.203, no = 2.286@632.8nm |
|
Coeficientes de la extensión termal (en el℃ 25) |
//a, 2.0x10-6/K //a, 2.2x10-6/K |
|
Coeficientes de la conductividad termal |
38 W/m/K en 25℃ |
|
Coeficientes ópticos termales |
dno/dT =-0.874/K de x 10-6enel1.4μm dne/dT =39.073/K de x 10-6enel1.4μm |
|
Las ecuaciones de Sellmeier (λ en μm) |
ningunos 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2 ne 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
FAQ:
- Q: ¿Cuáles son los productos usted principalmente trabajar encendido?
: Miramos nosotros mismos como el especialista piezoeléctrico de la oblea. Somos los primeros a trabajar con solo Crystal Quartz en China hace aproximadamente 30 años. Entonces caminamos gradualmente en el campo del vidrio de LiNbO3, de LiTaO3, de cuarzo, de LGS, de CTGS etc. ¡Especialmente, si usted está buscando a un proveedor piezoeléctrico del cuarzo, somos la última opción! Externalizamos millones de espacios en blanco del cuarzo cada año porque dominamos EN, los cortes del SC y de las TIC con la precisión superior del ángulo.
- Q: ¿Puede usted aceptar el arreglo para requisitos particulares del producto?
: Sí, por supuesto. Podemos fabricar según su petición. Además, somos tan experimentados con las obleas piezoeléctricas que podemos proporcionarle sugerencias relevantes si usted no es el 100% seguro sobre su opción. Además, tenemos algunas obleas estándar en existencia, comprobamos por favor con nosotros.
- Q: ¿Puede usted entregar las mercancías vía nuestro agente del mensajero?
: Sí, le sugeriríamos para ir con el agente del mensajero que usted es el más familiar con (DHL, Fedex, UPS etc.). Podemos enviar vía su cuenta. Y, por supuesto, embalaremos los productos con seguridad en tamaño aceptable para ayudarle a ahorrar el coste de envío. Si usted nos necesita tomar el cuidado de la carga, no es también un problema. También tenemos buen descuento con las compañías de mensajero internacionales.
- Q: ¿Cómo puede usted garantizarnos consigue lo que queremos con seguridad?
: Los productos de la oblea son frágiles y a veces costosos. La cosa pasada, como el fabricante, queremos ver somos los productos que hacemos fuimos dañados durante mensajero. Como consecuencia, embalaremos las obleas adecuadamente y las pondremos en un cartón apropiado llenado de la esponja del almacenador intermediario. Sin embargo, los accidentes son inevitables a veces. Así pues, siga por favor “los pasos del control de aceptación” mostrados en los dibujos abajo. Si haber sucedido indeseado, nosotros da el relleno o lo devuelve si usted sigue los pasos de comprobación.
- Q: ¿Podemos visitar su fábrica?
: Seguro. La inspección de fábrica es importante para la compra de la gran cantidad y la cooperación a largo plazo. La discusión cara a cara es con lo que nosotros sobre todo confiados. Durante los últimos años, los nombres conocidos en todo el mundo han atestiguado nuestro progreso en la acumulación de la fábrica. Actualmente, debido al pandémico Covid-19, también teníamos la experiencia de la videoconferencia con los compradores globales.
Control de aceptación
- El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
- Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
- Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
- Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
