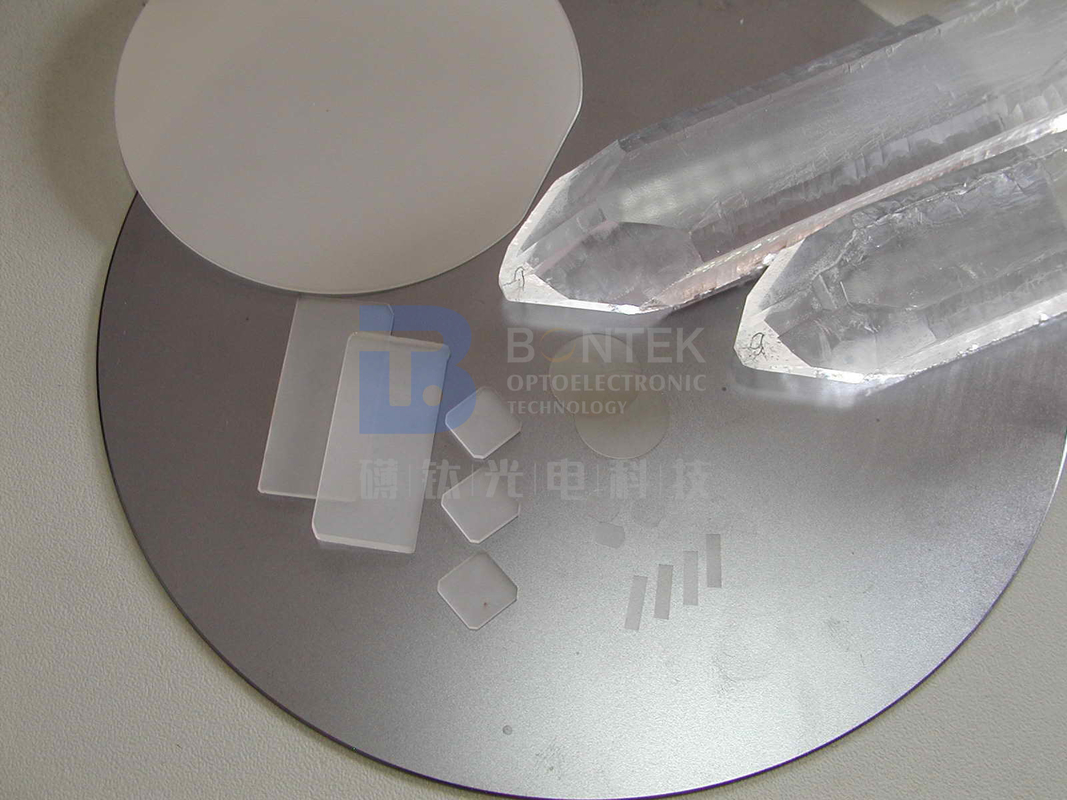

2" Y-corte sin semillas del X-corte del DSL solo Crystal Quartz Wafer para el semiconductor
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001 |
| Número de modelo: | Solo Crystal Quartz |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 pedazos |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | El casete/el tarro, puso en un cartón con espuma del PE. |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 100000 pedazos/mes |
|
Información detallada |
|||
| Material: | Solo Crystal Quartz | Tamaño: | 2", 3", 4", 6", 8" o como sea necesario |
|---|---|---|---|
| Ángulo de corte: | X, Y, Z, EN, BT, ST, BT, SC, etc. | Grueso: | 0.08m m - 10m m |
| Superficie: | Pulimento lateral doble, solo pulimento lateral, revestimiento, grabado de pistas | Uso: | control de frecuencia/selección/QMEMS de la frecuencia |
| Alta luz: | 2" solo Crystal Quartz Wafer,oblea de semiconductor de 10m m,DSL solo Crystal Quartz Wafer sin semillas |
||
Descripción de producto

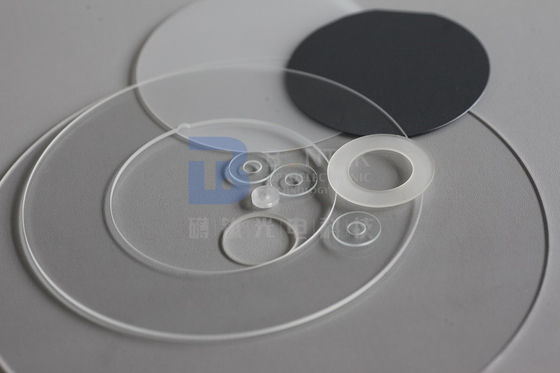

Las solas obleas cristalinas/los espacios en blanco del cuarzo se hacen de cristal de cuarzo sintético. Tiene buen efecto piezoeléctrico y es ampliamente utilizado en control de frecuencia de la sincronización, la selección de la frecuencia y QMEMS. Los usos punta incluyen VCXO, TCXO, OCXO
Características materiales
| Material | Grado piezoeléctrico/óptico |
| Q-valor | 1.8x10^6 mínimo, 2.4x10^6 a los estándares del IEC 3.0x10^6 |
| ECD | ² máximo de 2 /cm, ² del 10/cm, ² máximo de los 30/cm, ² máximo del 100/cm, ² máximo de los 300/cm; Cuarzo barrido |
| Densidad de las inclusiones | Ia, Ib, I, II, III grados |
| Barrido | Z puro y barra de Y disponible, con o sin el cuarzo barrido |
capacidad de proceso - espacios en blanco
| Corta el tipo (la orientación) | X, Y, Z, EN, BT, CT, Y, despegue, GT, NT, FC, SC, las TIC, CA, porque, ST, TA de los TS, NT RT, LC…, etc |
| Tolerancia de ángulo (±) | Ángulo de la theta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
| Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. | |
| Tamaño | Redondo (3.0mm~8")/cuadrado (1.6x1.6mm~48x48m m o) más grande/SMD (1.2x2.4m m antedichos) |
| Tolerancia del tamaño (±) | ±0.01mm, +/-0.005mm, +/-0.0005mm, según tamaño |
| Grueso de la frecuencia | 1 megaciclo hasta 54Mhz para el fundamental del En-corte; Hasta 70Mhz grabando al agua fuerte |
| Plano | Por pedido: el plano será perpendicular al eje de X dentro del grado ±10 |
| Acabamiento superficial | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Pulió (óxido del cerio) y grabó al agua fuerte el Std |
| Insinuación | Fundamental; Tercera insinuación (3ro); Quinta insinuación (5ta) |
| El contornear (dióptrico) | Planoconvexo: 0,5 biconvexos dióptricos dioptric~10: 10 dioptric~15 dióptricos |
capacidad de proceso - obleas
| Diámetro | 3" (76.2m m) | 4" (100m m) | 6" (150m m) | 8" (200m m) |
| Grueso | minuto-para arriba de 0.08m m | minuto-para arriba de 0.10m m | minuto de 0.20m m - para arriba | minuto de 0.35m m |
| Plano primario | 22m m | 32m m | 42.5m m | 57.5m m o muesca |
| Superficie | LTV (5mmx5m m) | <1> | TTV | <1> |
| Arco | -30 |
Deformación | <40> | |
| Tipo superficial | SSP/DSP | Criterios del borde | R=0.2mm o Bullnose | |
| Ra lateral pulido | <0> | Criterios laterales traseros |
El general es los 0.2-0.5µm o modificado para requisitos particulares tan |
FAQ:
- Q: ¿Cuáles son los productos usted principalmente trabajar encendido?
: Miramos nosotros mismos como el especialista piezoeléctrico de la oblea. Somos los primeros a trabajar con solo Crystal Quartz en China hace aproximadamente 30 años. Entonces caminamos gradualmente en el campo del vidrio de LiNbO3, de LiTaO3, de cuarzo, de LGS, de CTGS etc. ¡Especialmente, si usted está buscando a un proveedor piezoeléctrico del cuarzo, somos la última opción! Externalizamos millones de espacios en blanco del cuarzo cada año porque dominamos EN, los cortes del SC y de las TIC con la precisión superior del ángulo.
- Q: ¿Puede usted aceptar el arreglo para requisitos particulares del producto?
: Sí, por supuesto. Podemos fabricar según su petición. Además, somos tan experimentados con las obleas piezoeléctricas que podemos proporcionarle sugerencias relevantes si usted no es el 100% seguro sobre su opción. Además, tenemos algunas obleas estándar en existencia, comprobamos por favor con nosotros.
- Q: ¿Puede usted entregar las mercancías vía nuestro agente del mensajero?
: Sí, le sugeriríamos para ir con el agente del mensajero que usted es el más familiar con (DHL, Fedex, UPS etc.). Podemos enviar vía su cuenta. Y, por supuesto, embalaremos los productos con seguridad en tamaño aceptable para ayudarle a ahorrar el coste de envío. Si usted nos necesita tomar el cuidado de la carga, no es también un problema. También tenemos buen descuento con las compañías de mensajero internacionales.
- Q: ¿Cómo puede usted garantizarnos consigue lo que queremos con seguridad?
: Los productos de la oblea son frágiles y a veces costosos. La cosa pasada, como el fabricante, queremos ver somos los productos que hacemos fuimos dañados durante mensajero. Como consecuencia, embalaremos las obleas adecuadamente y las pondremos en un cartón apropiado llenado de la esponja del almacenador intermediario. Sin embargo, los accidentes son inevitables a veces. Así pues, siga por favor “los pasos del control de aceptación” mostrados en los dibujos abajo. Si haber sucedido indeseado, nosotros da el relleno o lo devuelve si usted sigue los pasos de comprobación.
- Q: ¿Podemos visitar su fábrica?
: Seguro. La inspección de fábrica es importante para la compra de la gran cantidad y la cooperación a largo plazo. La discusión cara a cara es con lo que nosotros sobre todo confiados. Durante los últimos años, los nombres conocidos en todo el mundo han atestiguado nuestro progreso en la acumulación de la fábrica. Actualmente, debido al pandémico Covid-19, también teníamos la experiencia de la videoconferencia con los compradores globales.
Control de aceptación
1. El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
2. Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
3. Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
4. Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
