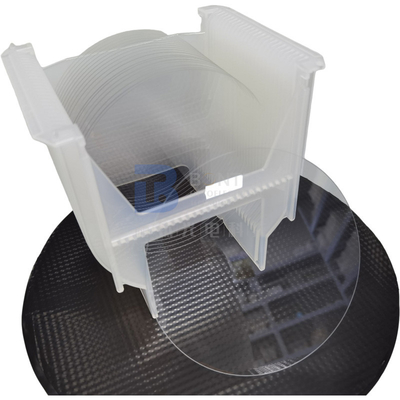

4" 6" 8" solo Crystal Wafer Semiconductor Crystal VIO/grado óptico
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001 |
| Número de modelo: | Solo Crystal Quartz |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 pedazos |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | El casete/el tarro, puso en un cartón con espuma del PE. |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 100000 pedazos/mes |
|
Información detallada |
|||
| Material: | Solo Crystal Quartz | Tamaño: | 2", 3", 4", 6", 8" o como sea necesario |
|---|---|---|---|
| Ángulo de corte: | X, Y, Z, EN, BT, ST, BT, SC, etc. | Grueso: | 0.08m m - 10m m |
| Superficie: | Pulimento lateral doble, solo pulimento lateral, revestimiento, grabado de pistas | Uso: | control de frecuencia/selección/QMEMS de la frecuencia |
| Semilla: | Sin semillas/Withseed | Grado: | SIERRA / Óptica |
| Alta luz: | 8" sola oblea cristalina,4" cristal del semiconductor,6" sola oblea cristalina |
||
Descripción de producto
4" 6" 8" solo Crystal Wafer Semiconductor Crystal VIO/grado óptico
Las solos obleas/espacios en blanco de Crystal Quartz se hacen de cristal de cuarzo sintético. Tiene buen efecto piezoeléctrico y es ampliamente utilizado en control de frecuencia de la sincronización, la selección de la frecuencia y QMEMS. Otros usos incluyen VCXO, TCXO, OCXO etc.
Características materiales
|
Material |
Grado piezoeléctrico/óptico |
|
Q-valor |
1.8x10^6 mínimo, 2.4x10^6 a los estándares del IEC 3.0x10^6 |
|
ECD |
㎡ máximo de 2 /c, 10/c㎡, 30/c㎡ máximo, 100/c㎡ máximo, 300/c㎡ máximo; Cuarzo barrido |
|
Densidad de las inclusiones |
Ia, Ib, I, II, III grados |
|
Barrido |
Z puro y barra de Y disponible, con o sin el cuarzo barrido |
Capacidad de proceso - espacios en blanco
| Corta el tipo (la orientación) | X, Y, Z, EN, BT, CT, Y, despegue, GT, NT, FC, SC, las TIC, CA, porque, ST, TA de los TS, NT RT, LC…, etc |
| Tolerancia de ángulo (±) | Ángulo de la theta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
| Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. | |
| Tamaño | Redondo (3.0mm~8")/cuadrado (1.6x1.6mm~48x48m m o) más grande/SMD (1.2x2.4m m antedichos) |
| Tolerancia del tamaño (±) | ±0.01mm, +/-0.005mm, +/-0.0005mm, según tamaño |
| Grueso de la frecuencia | 1 megaciclo hasta 54Mhz para el fundamental del En-corte; Hasta 70Mhz grabando al agua fuerte |
| Plano | Por pedido: el plano será perpendicular al eje de X dentro del grado ±10 |
| Acabamiento superficial | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Pulió (óxido del cerio) y grabó al agua fuerte el Std |
| Insinuación | Fundamental; Tercera insinuación (3ro); Quinta insinuación (5ta) |
| El contornear (dióptrico) | Planoconvexo: 0,5 biconvexos dióptricos dioptric~10: 10 dioptric~15 dióptricos |
Capacidad de proceso - obleas
| Diámetro | 3" (76.2m m) | 4" (100m m) | 6" (150m m) | 8" (200m m) |
| Grueso | minuto-para arriba de 0.08m m | minuto-para arriba de 0.10m m | minuto de 0.20m m - para arriba | minuto de 0.35m m |
| Plano primario | 22m m | 32m m | 42.5m m | 57.5m m o muesca |
| Superficie | LTV (5mmx5m m) | <1> | TTV | <1> |
| Arco | -30 |
Deformación | <40> | |
| Tipo superficial | SSP/DSP | Criterios del borde | R=0.2mm o Bullnose | |
| Ra lateral pulido | <0> | Criterios laterales traseros | los 0.2-0.5µm o según lo modificado para requisitos particulares |
Control de aceptación
1. El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
2. Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
3. Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
4. Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
