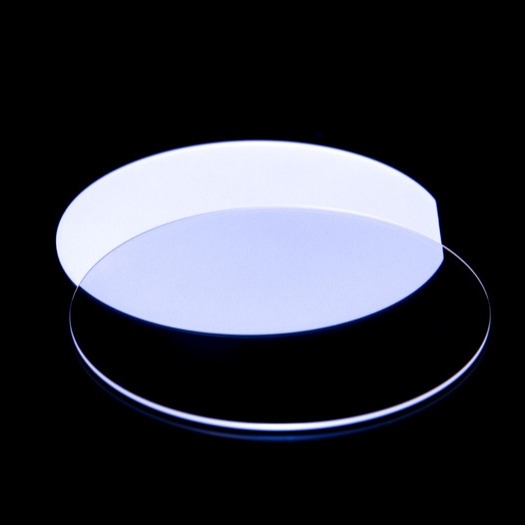

Alta durabilidad Sapphire Crystal Optics
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | BonTek |
| Certificación: | ISO:9001 |
| Número de modelo: | Zafiro (Al2O3) |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 pedazos |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casete, tarro, paquete de la película |
| Tiempo de entrega: | 1-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10000 pedazos/mes |
|
Información detallada |
|||
| Material: | Sapphire Wafer | Densidad: | 3,97 g/cm3 |
|---|---|---|---|
| Punto de fusión: | 2040 grados de C | conductividad termal: | 27,21 con (m x K) en 300 K |
| Extensión termal: | 5,6 x 10 -6 /K (C-AXIS paralelo) y 5,0 (C-AXIS perpendicular) x 10 -6 /K | Dureza: | Knoop 2000 kg/mm 2 con el penetrador 2000g |
| Capacidad de calor específico: | 419 j (kilogramo x K) | Constante dieléctrica: | 11,5 (paralelo C-AXIS) 9,4 (C-AXIS perpendicular) en 1MHz |
| Resaltar: | 3,97 g/cm3 Sapphire Crystal,Cristal de Sapphire Al 2O3 |
||
Descripción de producto
Altos usos de la longitud de onda larga de Sapphire Crystal Optics For Short And de la durabilidad
El zafiro se utiliza para los usos de la longitud de onda corta y larga (ULTRAVIOLETA e IR) más allá de la gama donde la óptica convencional se realiza adecuadamente. Las temperaturas altas y los ambientes hostiles también necesitan el uso de la óptica del zafiro.
· Ventanas de la iluminación - para la iluminación del brillo muy alto, las ventanas del zafiro sobreviven el calor muy alto mientras que proporcionan la transmisión espectral más amplia.
· Lightguides del zafiro - barras del zafiro; utilizado en la termometría da alta temperatura más allá de la gama de la óptica del cuarzo.
· Componentes ópticos: las lentes, las prismas y otras óptica del laser e infrarrojas se fabrican del alto zafiro óptico de la calidad.
| PROPIEDADES ÓPTICAS de SAPPHIRE Al 2O3 | |
|
Alcance de transmisión |
0,17 a 5,5 micrones |
|
Índice de refracción |
1,75449 (o) 1,74663 (e) en 1,06 micrones |
|
Pérdida de reflexión |
en 1,06 micrones (2 superficies) para o-Ray - 11,7%; para e-Ray - 14,2% |
|
Ponga en un índice de la absorción |
0,3 x 10-3 cm-1 en 2,4 micrones |
|
dN/dT |
13,7 x 10-6 en 5,4 micrones |
|
dn/dm = 0 |
1,5 micrones |
| PROPIEDADES FÍSICAS de SAPPHIRE Al 2O3 | |
|
Densidad |
3,97 g/cm3 |
|
Punto de fusión |
2040 grados de C |
|
Conductividad termal |
27,21 con (m x K) en 300 K |
|
Extensión termal |
5,6 x 10 -6 /K (C-AXIS paralelo) y 5,0 (C-AXIS perpendicular) x 10 -6 /K |
|
Dureza |
Knoop 2000 kg/mm 2 con el penetrador 2000g |
|
Capacidad de calor específico |
419 j (kilogramo x K) |
|
Constante dieléctrica |
11,5 (paralelo C-AXIS) 9,4 (C-AXIS perpendicular) en 1MHz |
|
Módulo de Young (e) |
335 GPa |
|
(G) del módulo del esquileo |
148,1 GPa |
|
Módulo a granel (k) |
240 GPa |
|
Coeficientes elásticos |
C11=496C12=164C13=115 |
|
Límite elástico evidente |
MPa 275 (40.000 PSI) |
|
Ratio de Poisson |
0,25 |
|
Orientación |
R-avión, C-avión, Uno-avión, M-avión o una orientación especificada |
|
Tolerancia de la orientación |
± 0.3° |
|
Diámetro |
2 pulgadas, 3 pulgadas, 4 pulgadas, 6 pulgadas, 8 pulgadas u otras |
|
Tolerancia del diámetro |
0.1m m para 2 pulgadas, 0.2m m para 3 pulgadas, 0.3m m para 4 pulgadas, 0.5m m para 6 pulgadas |
|
Grueso |
0.25m m, 0.33m m, 0.43m m, 0.65m m, 1m m u otros; |
|
Tolerancia del grueso |
los 25μm |
|
Longitud plana primaria |
16.0±1.0m m para 2 pulgadas, 22.0±1.0m m para 3 pulgadas, 30.0±1.5m m para 4 pulgadas, 47.5/50.0±2.0m m para 6 pulgadas |
|
Orientación plana primaria |
± 0.2° del Uno-avión (1 1-2 0); C-avión (0 0-0 1) ± 0.2°, C-AXIS proyectado 45 +/- 2° |
|
TTV |
≤10µm para 2 pulgadas, ≤15µm para 3 pulgadas, ≤20µm para 4 pulgadas, ≤25µm para 6 pulgadas |
|
ARCO |
≤10µm para 2 pulgadas, ≤15µm para 3 pulgadas, ≤20µm para 4 pulgadas, ≤25µm para 6 pulgadas |
|
Front Surface |
Epi-pulido (Ra< 0=""> |
|
Superficie trasera |
Tierra fina (Ra=0.6μm~1.4μm) o Epi-pulido |
|
Empaquetado |
Empaquetado en un ambiente del sitio limpio de la clase 100 |
Control de aceptación
1. El producto es frágil. Lo hemos embalado adecuadamente y lo etiquetamos frágil. Entregamos a través de las compañías expresas nacionales e internacionales excelentes para asegurar calidad del transporte.
2. Después de recibir las mercancías, dirija por favor con cuidado y compruebe si el cartón externo está en buenas condiciones. Abra cuidadosamente el cartón externo y compruebe si las cajas de embalaje son alineadas. Tome una imagen antes de que usted las saque.
3. Abra por favor el envasado al vacío en un cuarto limpio cuando los productos deben ser aplicados.
4. Si los productos se encuentran dañados durante mensajero, tome por favor una imagen o registre un vídeo inmediatamente. ¡No saque los productos dañados de la caja de empaquetado! Éntrenos en contacto con inmediatamente y solucionaremos el problema bien.
